软件标签：MSC Actran2024
Actran 2024破解版是功能强大的声学仿真软件！这款流行的软件解决方案旨在轻松快速准确地模拟声学、振动声学和航空声学。Actran的使用有助于进一步改善用户调查和理解声学挑战的方式，以确保为您的项目提供领先的声学解决方案。Actran提供先进的技术和全新的方法！通过有限/无限元方法（FE / IFE）和间断Galerkin方法（DGM）的技术，Actran提供了丰富的材料，元素，边界条件，求解方案和求解器库。 借助高性能解决方案和易于使用的建模环境，工程师可以深入了解产品的声学特性，并在产品开发周期的早期改进设计。轻松创造和分析和编辑各种复杂的模型，并具有先进的模拟、评估设计的功能，具有无与伦比的优势，全新破解版，含安装激活教程！
新功能
2024.2版的主要新功能
一、振动声学
1、声学指示器工具
ACTRANVI中添加了一个新工具，该工具允许解析计算（基于法向入射和位移）任何单层或多层材料的传输损耗（TL）、插入损耗（IL）、吸收系数和转移导纳矩阵，由COMPOSITE_TRIM材料或转移导纳材料表示。这对于快速分析声学调整的高频行为和降噪非常有用。
2、提高外部声学的易用性
CTRAN2024.2为EXTERIOR_ACOUSTICS组件引入了一种新的AUTOMATIC模式，这大大简化了该组件的设置。它将根据域大小和插值自动计算创建的网格属性。它会自动设置元件大小、按波长划分的元件数量、辐射体积厚度和非反射边界条件方法。所有这些参数都设置为反映外部辐射模拟典型最佳准则的值，用户可以根据特定需求进行修改。
3、对称边界条件
此版本中添加了新的SYMMETRY边界条件。它允许利用振动-声学模型的对称性，即使该模型的载荷是不对称的。此边界条件必须应用于位于X=0平面上的域，并且可以包含声、结构或多孔自由度。这种对称边界条件对于模拟大型对称结构或对称声学（内部或外部）仿真非常有用。当模型中存在SYMMETRY边界条件时，ACTRAN将自动启动两个独立的仿真（一个具有对称模型和载荷，一个具有对称模型和反对称载荷），它们将重新组合以产生最终结果。
4、指定流体阻尼及其混响时间（RT60）
除了阻尼系数（FLUID材料的阻尼或MODAL_ACOUSTICS的阻尼GLOBAL_DAMPING）之外，用户现在还可以根据实验测量的混响时间（RT60）来定义流体阻尼。它将在模拟中自动转换为正确的阻尼系数。
5、通过标签管理负载工况
为了简化多载荷工况的预处理和后处理CTRAN分析，已经实施了“标签”机制。每个载荷工况都有一组唯一的标签（例如：边界条件名称、振幅、径向顺序、用户定义的标签,...）。在ACTRANVI的预处理过程中，用户始终可以使用新的“LoadcaseOverview”工具检查为每个创建的负载工况生成的标签是什么。然后，这些标签将在计算过程中执行并显示在输出文件中，从而在后处理过程中更容易识别载荷工况。
6、虚拟SEA性能改进
通过自动将模型网格的PID配置与子系统对齐，需要计算和存储的矩阵要少得多，从而显着提高磁盘使用率（超过90%）和时序增益（30%到60%）。由于这些矩阵是基于更大的域（子系统）计算的，这也会增加模型的RAM消耗（从50%增加到100%）。如果这是一个问题，可以通过在分析参数中指定DO_NOT_MERGE_PIDS1来停用此功能。
7、虚拟SEA中的采样漫射场
除了虚拟SEA分析中可用的常规随机扩散场外，还添加了一个新的采样扩散场。该设置与直接频率响应完全相同，它可以显着降低此类模型的峰值RAM消耗，同时保持良好的精度。
二、气动声学
1、CFD-声学耦合：定位检查
为了分析CFD单元在声学单元中的位置，iCFD中添加了一个新的EXPORT_LOCALIZATION关键字。使用此关键字，iCFD将在声学网格上输出一个NFF数据库，其中包含所有必要的信息，以确保定位正确。如果未本地化CFD单元格，则此映射的值为-1.0，如果定位顺利，则该值等于本地化的CFD域ID。请注意，-export_localization选项可用于命令行选项，以输出此数据库，然后停止iCFD计算，从而允许更快的迭代。
2、金属丝网材料
添加了新的WIREMESH材质。它可以用于LINER_LAYER材料，而材料本身在ACOUSTIC_LINER边界条件中引用。这种金属丝网材料根据实验中已知的参数计算其经验阻抗。此阻抗计算考虑了高声压级的非线性效应。此外，ACTRAN材料数据库还丰富了基于TECHNETICS电阻片材的WIREMESH材料的几个示例。请注意，LINER_LAYER不再支持以前的FACE_SHEET_NORMALIZED_IMPEDANCE关键字，取而代之的是此新材料。
3、支持iTM中的任意截面
除了规范形状（圆形、环形和矩形）之外，iTM现在还可以从CFD数据中提取任何任意形状的声学模式特性。首先对给定的横截面进行声学模态提取，然后根据这些模态从CFD计算模态振幅和相位。请注意，任意部分仅适用于SPPV方法。
三、图形用户界面
1、ActranVI中的模型特征突出显示
在不透明模式下，默认情况下会高亮显示边界边、2D/3D特征边和T形交汇点。这允许在前处理和后处理中实现更清晰的模型可视化。
2、按材料划分的颜色
CTRANVI现在可以自动为每种材质设置不同的颜色或可见性状态（不透明度、线网）。这些将应用于引用这些材料的所有组件，从而允许基于材料获得更好的模型可见性。单击材质还将在3D视口中高亮显示由该材质构成的模型部分。
四、工作流管理器
1、NastranSESEA中的重启功能
NastranSEASEA中添加了新的重启机制。它将检查工作目录中是否存在intermediary或results文件，并且仅重新启动必要的运行以生成新输出。例如，如果已经运行的模型有5个子系统，而用户只更改了其中一个，则不会重新计算4个未触及的子系统，只会重新计算修改后的子系统和装配体运行。
2、SEAManager中的3D可视化
除了现有的子系统2D示意图外，SEAManager中还添加了3D视口。它允许更好的模型理解和交互性。
五、各种要点
由于约定更改，MODAL_ACOUSTICGLOBAL_DAMPING在2024.2中的行为与2024.1中有所不同。此更改使FLUID材质中定义的阻尼与MODAL_ACOUSTICGLOBAL_DAMPING之间的行为保持一致。在CTRAN2024.2中，引用阻尼为0.01的FLUID材质的FINITE_FLUID组件现在将表现为GLOBAL_DAMPING设置为0.01的MODAL_ACOUSTIC。在2024.1中，情况并非如此，MODAL_ACOUSTIC的GLOBAL_DAMPING需要为0.005。为了在2024.2和2024.1中产生完全相同的结果，用户需要将其GLOBAL_DAMPING乘以系数2。
阻尼垫定位工作流程的稳健性已得到改进。
引入弹出窗口，以便在出现许可问题时更好地指导用户。
WM_SPACE现在允许仅导出几个节点上的结果，而不导出整个模型的结果。
在NastranSESEA中处理外部OP2超元件。
功能特色
一、Actran声学
满足您所有声学分析需求的强大解决方案
Actran Acoustics是Actran系列的基础模块
并提供广泛的声学分析功能来帮助您
模拟您的复杂系统。
1、丰富的资料库
•准确地对声流体进行建模•模拟粘热声，以解决薄声层和窄管（或通道）中发生的阻尼机制
•使用“流体等效”类型的多孔材料配方（刚性多孔，集总多孔，Delany-Bazley多孔，Miki多孔）分析泡沫或岩棉中的吸收
2、综合元素库：
•具有线性和二次元的模型
•执行2D，3D和轴对称分析
•使用无限元素或自适应完美匹配的层来模拟自由场中的声辐射
3、丰富的边界条件，操作条件和来源
•各种声源-平面，球形和圆柱形波源•应用压力，速度，加速度和导纳的实际边界条件
•通过入射平面波施加管道激励
•从MSC Nastran（或其他FEA求解器）中检索振动结果，以进行声辐射分析
•平均流中的对流声学
4、多种解决方案策略
•提取腔体声学模式
•物理坐标或模态叠加方法的直接响应•施加多个载荷
•重新分析多步骤问题
•通过支持顺序和并行（共享和分布式）计算机体系结构的内核内和内核外求解器实现性能
•使用Krylov求解器获得快速的频率响应
•通过网格自适应实现性能
5、应用领域
•振动结构发出的声辐射：动力总成，发动机部件，压缩机等
•脉冲信号产生的声音：高尔夫球杆，手表中继器等
•进排气噪声，包括空气滤清器，复杂的消声器，催化转化器等。
•空调机组和分配系统
•在汽车，火车和飞机的乘客舱内吸收声音
•音频设备，例如电话，助听器或乐器
二、Actran振动声学
完整可靠的振动声学分析解决方案
1、广泛的材料
•基于BIOT理论，利用多孔弹性元素库对本体反应材料进行建模
•分析粘弹性结构
•用压电材料为有源结构建模
•使用复合材料模型模拟复杂的多层结构
2、现实的装载条件
•结合声学，动态和运动学边界条件
•模拟现实生活中的激励，例如扩散声场，湍流边界层或屋顶雨
•从大多数CFD求解器导入空气动力学激励
•耦合空气声学特征以模拟空气振动声学
•利用物理，模态或混合模态物理方法
•在直接求解器和迭代求解器之间选择
•通过交错的解决方案提高性能
•独特的快速FRF综合求解器（Krylov）
•通过并行求解器提高生产率
3、Nastran转Actran转换器
•将Nastran结构模型转换为等效的Actran模型
•丰富转换后的Actran模型以进行振动声分析（例如，包括多孔材料，外部声辐射等）
4、应用领域
•汽车：动力传动系，进气和排气，乘客舱，内饰，座椅，软管，轮胎，窗户和窗户的防护罩，声音，主动噪音控制等产生的噪音问题。
•航空航天：通过驾驶舱和机身的声音传输，空气分配系统中的噪声传播，对TBL激励的响应，起飞时火箭有效载荷的随机动态响应
•消费品：电话，耳机，扬声器，助听器，磁盘驱动器，洗衣机，冰箱，照相机
•防御：水下声学，声纳
三、Actran航空声学
预测复杂和湍流产生的噪声
1、混合方式
•通过使用CFD代码（例如Fluent，StarCCM +，OpenFOAM，PowerFLOW，SC / Tetra等）执行的瞬态流动模拟来计算空气动力学噪声源。
•将CFD结果从时域转换到频域
•使用积分方法将CFD结果映射到声学网格
•使用Lighthill和Möhring的声学类比生成声源
2、主要特点
•从Actran Acoustics模块继承所有功能
•使用本机CFD文件格式或Ensight Gold格式与领先的CFD代码对接
•通过直接和迭代求解器以及并行处理功能实现高性能
•基于可压缩CFD解决方案或基于成本较低的CFD解决方案（例如MRF和NLH）的风扇噪声预测
•通过兼容的声学特性解决您的航空声学问题
3、应用程序
•空调模块（HVAC）
•车后视镜噪音
•风扇噪音
•机身噪音（起落架，后缘）
•空气分配系统
四、阿克兰SNGR
快速预测复杂和湍流产生的噪声
1、混合方式
•通过使用CFD代码（例如Fluent，StarCCM +，OpenFOAM，PowerFLOW，ST / Tetra等）执行的稳定流仿真计算空气动力噪声源。
•从稳定的CFD结果中合成声源
•使用积分方法将CFD结果映射到声学网格
•使用Lighthill的声学类比生成声源
2、主要特点
•快速的航空声学模拟过程
•从Actran Acoustics模块继承所有功能
•使用本机CFD文件格式或Ensight Gold格式与领先的CFD代码对接
•通过直接和迭代求解器以及并行处理功能实现高性能
•通过兼容的振动声学特性v解决您的空气振动声学挑战
3、应用领域
•空调模块（HVAC）
•汽车后视镜噪音
•机身噪音（起落架，后缘）
•空气分配系统
五、Actran for Trimmed Body
结合Actran和Nastran的优势来预测车身修整后的响应
1、精确的修剪建模
•利用基于Biot理论的孔隙弹性单元库对多孔材料进行建模
•利用粘弹性单元库对弹性壳或重层建模
•定义用于模拟气隙的声学元素
2、高效的结构声耦合
•将单个装饰部件的Actran模型与MSC Nastran bodyin-white模型合并，以创建完全修剪的身体振动声学模型
•将Actran模型连接到MSC Nastran模型以进行实际仿真
•通过使用DMIG数据块导出Actran组件来丰富MSC Nastran模型•将MSC Nastran超元素导入Actran
3、应用领域
•在实际安装条件下通过组件的声音传输
•使用Actran详细模型的物理坐标和Nastran bodyin-white modal模式的组合，对身体建模
六、爱克兰TM
涡轮机械噪声预测的强大声学解决方案
1、全面的解决方案
•考虑到不均匀的平均流量，分析声传播和辐射
•精确建模衬管，包括流量影响（Myers-Eversman公式）
•进行谐波分析
•集成可压缩流量求解器，用于平均流量计算
•导入流线型平均流量 与包括FluentTM，STAR-CDTM和PowerFlowTM在内的领先CFD工具的接口
•使用分解的入射分析或数值旋转风管模式分解模型涡轮风扇
•将不稳定的CFD结果转换为入射风管模式
•高性能求解器和并行计算能力以应对庞大的尺寸 高BPF时的问题
•通过Actran DGM补充您的分析，以解决涉及复杂剪切层和发动机排气口流动梯度的问题
2、元素选择
•对无限域使用无限元素
•执行2D，轴对称和3D分析
•使用完整的有限元库进行精确建模
3、应用领域
•飞机发动机噪音，包括机舱设计
•直升机涡轮噪声
•风道冷却系统（电子设备）
七、艾特兰DGM
复杂流动中的模型噪声传播
1、高效的解决方案
•预测复杂物理条件下的噪声传播
•使用不连续元素求解线性化的欧拉方程
•建立和分析2D，轴对称和3D模型
•使用时域求解器分析模型
2、网格划分以提高性能
•使用非结构化网格进行建模，该模型克服了有限差分网格的标准约束
•通过自动调整元素获得准确结果，而不会降低性能
•对频率为1到4的频率重复使用网格以节省建模工作
•通过不连续的空间方案实现高并行可扩展性
3、丰富的功能
•在风道模式下分解发动机激励
•使用吸收缓冲区模拟非反射边界条件
•使用Myers BC的时域转换为班轮建模
•模拟来自大型振动结构的声音辐射（使用FEA求解器计算结构振动）
4、应用领域
•涡轮机排气
•大型涡轮机的进气口
•非均匀平均流量条件下的声传播问题
•大型振动结构发出的声音
八、Actran VI
Actran的专用前置和后置处理器
1、强大而灵活
•支持所有Actran功能，用于创建和编辑Actran分析
•支持不同的网格格式，例如BDF（MSC Nastran），OP2（MSC Nastran），UNV，RST（Ansys），CDB（Ansys），NFF＆DAT（Actran）和Patran中性2、格式
•支持不同的结果格式，例如OP2，UNV，NFF，RST，HDF和Punch•生成和修改声学网格
•阅读Nastran结构分析，翻译并充实到Actran振动声学分析
•将Nastran结构分析转换为Actran分析，并通过声学功能对其进行充实
•通过使用功能强大的API来自动化您的计算链，从而改善您的设计流程
3、友好的用户界面
•可视化不兼容网格的投影质量
•声学啮合质量的可视化
•同步视口，用于结果和分析比较
•PLTViewer和WaterfallViewer工具可轻松显示和处理频率响应功能
•等高线图，等值面，矢量和形变特征响应声学界的特定要求
•多个剖切面滤镜，可在网格中可视化结果
•动画模块专用于复杂的谐波和瞬态结果
•从地图结果中导出视频
•将频率响应转换为音频文件
安装激活教程
1、在本站下载并解压，如图所示，得到以下内容

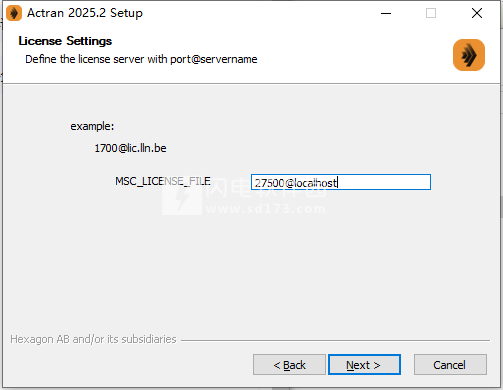

2、安装MSC Licensing Lithium Win64，选择MSC软件license.dat许可证文件，点击browse选择生成的许可
设置系统环境变量MSC_License_File=27500@localhost

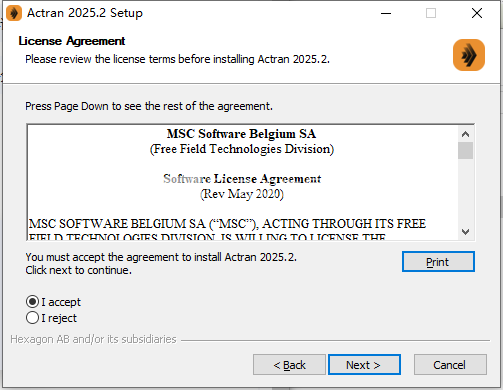

3、重新启动计算机，安装MSC Actran 2024.2 Win64

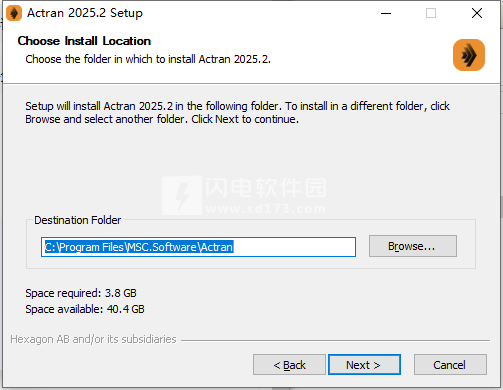

4、安装文件夹设置
5、安装完成，退出向导即可
设置系统环境变量MSC_License_File=27500@localhost
3、重新启动计算机，安装MSC Actran 2024.2 Win64
4、安装文件夹设置
5、安装完成，退出向导即可
闪电小编说明：
Actran具有解决各种物理问题的能力，并借助Actran的高效求解器功能来提高用户的能力，能够分析更大更复杂的模型。 Actran VI支持所有Actran功能，用于创建和编辑声学模型。 输入文件阅读器可帮助您检查和修改其他工具生成的输入文件。Actran是唯一能够对各种物理现象进行建模的仿真工具，凭借其非结构化的网格划分方法，可自动调整元素，以实现不均匀的网格划分而不会降低性能。从稳定的RANS CFD解决方案开始，Actran SNGR可以估算空气动力学产生的噪声，从而可以快速评估设计变更效果。它可以与Actran VibroAcoustics结合使用，以解决空气振动的挑战。Actran AeroAcoustics在FEM中实现了声学类比，提供了高性能的求解器和并行处理功能，并且可以与Actran VibroAcoustics结合使用，以解决航空声学的挑战。被汽车制造商和供应商，航空航天和国防公司以及消费产品制造商所采用！
