NI myDAQ Software Suite 2019破解版是功能强大的NI myDAQ套件，包含丰富的工具和功能，myDAQ软件套件包含LabVIEW编程环境、Circuit Design Suite以及创建用于myDAQ设备的应用程序所需的相关LabVIEW附加软件和驱动程序。NI myDAQ是一种学生数据采集设备，可作针对测试测量学习及应用的学生设备，低成本、小巧便携、可以满足学生随时随地开展学习和工程创新实践。LabVIEW（实验室虚拟仪器工程工作台）是一种图形编程语言，它使用图标而不是文本行来创建应用程序。与使用指令确定程序执行顺序的基于文本的编程语言相比，LabVIEW使用数据流编程。在数据流编程中，通过框图上的节点的数据流确定VI和函数的执行顺序。 VI或虚拟仪器是模仿物理仪器的LabVIEW程序。Multisim提供了强大的学习功能，紧密集成myDAQ，可帮助学生在整个工程课程中轻松学习模拟、数字和电力电子的基本概念。NI ELVISmx软件仪器利用虚拟仪器的功能。 这些基于软件的仪器是典型实验室应用中使用的虚拟仪器（VI）。 NImyDAQ可在一个小型USB设备上提供模拟输入（AID、模拟输出（AO）、数字输入和输出（DIO）、音频、电源和数字万用表（DMM）功能。本次带来最新2019破解版下载，安装包中含激活工具，亲测可完美破解激活软件！
12、浮地信号源
安装破解教程

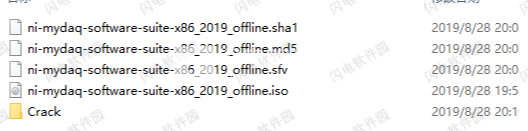

1、在本站下载并解压，得到ni-mydaq-software-suite-x86_2019_offline.iso安装镜像和crack破解文件夹

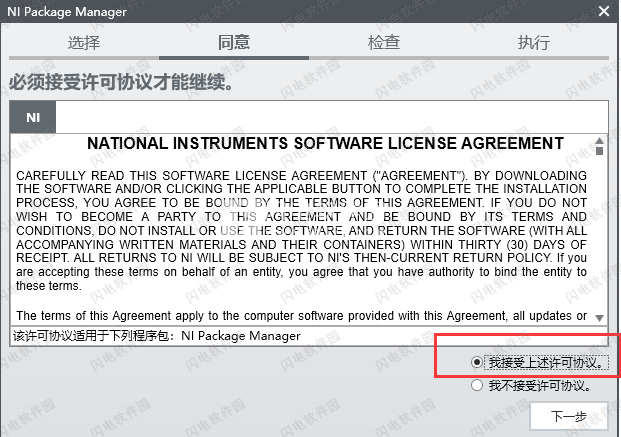

2、加载ni-mydaq-software-suite-x86_2019_offline.iso，双击Install.exe运行，勾选我接受上述许可协议

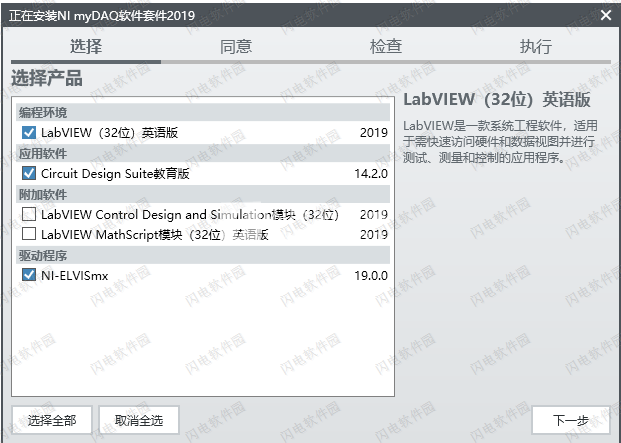

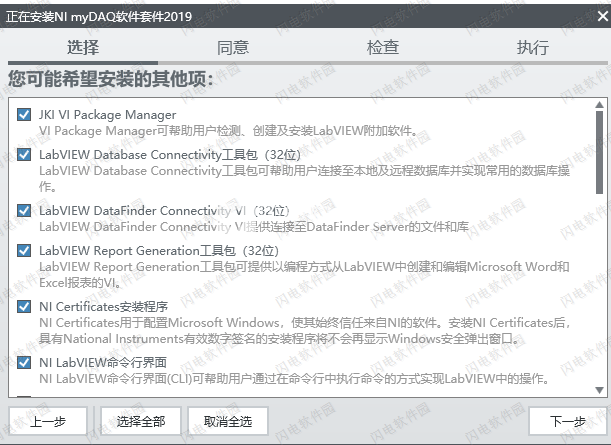

3、勾选安装内容，点击下一步
4、继续选择相关安装选项，点击下一步
5、如图所示，勾选不参加改善计划
6、安装完成后，退出向导，重启电脑

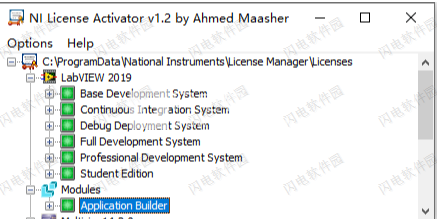

7、然后运行crack中的NI License Activator 1.2.exe激活工具，选择检测到的内容，并右键点击activate激活即可
6、安装完成后，退出向导，重启电脑
7、然后运行crack中的NI License Activator 1.2.exe激活工具，选择检测到的内容，并右键点击activate激活即可
使用说明
1、NI myDAQ 硬件概述
NI myDAQ 在一个小型 USB 设备上提供模拟输入 (AI)、模拟输出 (AO)、数字输入和输出 (DIO)、音频、电源和数字万用表 (DMM) 功能。
提示 常用术语和首字母缩略词部分包含首字母缩略词和术语列表，在本手册及其他工程和测量文档、网站中较为常见。
NI myDAQ 的电源和模拟 I/O 子系统由 Texas Instruments 提供的集成电路构成。图 2描述了 NI myDAQ 子系统的布局和功能。关于 NI myDAQ 中使用的全部 TexasInstruments 组件的更多信息，请参考表 5。
NI myDAQ 硬件结构框图
2、模拟输入 (AI)
NI myDAQ 有 2 个模拟输入通道，可配置为通用高阻抗差分电压输入或音频输入。模拟输入为多路复用，即通过一个模数转换器 (ADC) 对两个通道进行采样。在通用模式下，测量信号范围为 ±10 V。在音频模式下，两个通道分别表示左右立体声通道电平输入。每通道可测量的模拟输入采样高达 200 kS/s，对于波形采集非常有用。模拟输入可用于 NI ELVISmx 示波器、动态信号分析仪和 Bode 分析仪。
3、模拟输出 (AO)
NI myDAQ 有 2 个模拟输出通道，可配置为通用电压输出或音频输出。两通道均带一个专用数模转换器 (DAC)，可进行同步更新。在通用模式下，生成信号范围为 ±10 V。在音频模式下，两个通道分别表示左右立体声信号输出。
注意 如果使用耳机收听 NI myDAQ 的音频输出，请确保音量已设置为安全
级别。高音量听取音频信号可能导致永久性的听力丧失。
注 myDAQ 支持 ±10 V 或 ±2 V 范围的输出，并可从任意一个或两个 AO 通道输出。但是，当同时从两个 AO 通道输出时，二者必须共享一个公共的电压范围。
注意 在一个 AO 通道上创建任务时，将同时设置两个通道的范围。如果先前运行的任务已停止，且使用设置为不同输出范围的第二个 AO 通道创建新任务，则原始通道上的输出将根据新任务的范围进行缩放。模拟输出每通道更新速率可达 200 kS/s，对于波形生成非常有用。模拟输出可用于NI ELVISmx 函数发生器、任意波形发生器和 Bode 分析仪。
3、数字输入 / 输出
(DIO)NI myDAQ 有 8 个 DIO 数字通道。每个通道都是一个可编程函数接口 (PFI)，即通道可配置为通用软件定时的数字输入或输出，也可用作数字计数器的特殊函数输入或输出。关于 NI myDAQ 上计数器的详细信息，见数字 I/O (DIO) 和计数器 / 定时器。
3、数字输入 / 输出
(DIO)NI myDAQ 有 8 个 DIO 数字通道。每个通道都是一个可编程函数接口 (PFI)，即通道可配置为通用软件定时的数字输入或输出，也可用作数字计数器的特殊函数输入或输出。关于 NI myDAQ 上计数器的详细信息，见数字 I/O (DIO) 和计数器 / 定时器。
注 数字 I/O 线路为 3.3 V LVTTL，可承受 5 V 输入。数字输出不兼容 5 V CMOS 逻辑电平。
4、电源
NI myDAQ 有 3 个可供使用的电源。+15 V 和 -15 V 为模拟组件电源，如运算放大器和线性稳压器等。 +5 V 为数字组件电源，如逻辑设备等。
NI myDAQ 有 3 个可供使用的电源。+15 V 和 -15 V 为模拟组件电源，如运算放大器和线性稳压器等。 +5 V 为数字组件电源，如逻辑设备等。
电源、模拟输出和数字输出的总功率限制为 500 mW （常规值） /100 mW （最小值）。
要计算电源的总功耗，可使用每段电压的输出电压乘以该段负载电流并求和。要计算数字输出功耗，用负载电流乘以 3.3 V。要计算模拟输出功耗，用负载电流乘以 15 V。使用音频输出时，从总功率估值中减去 100 mW。
例如，设 +5 V 端子的电流为 50 mA、+15 V 端子的电流为 2 mA、 -15 V 端子的电流为1 mA，使用 4 个 DIO 通道，每通道以 3mA 电流驱动 LED，且每个 AO 通道负载为1 mA，则总输出功耗为：
5 V × 50 mA = 250 mW
|+15 V| × 2 mA = 30 mW
|-15 V| × 1 mA = 15 mW
3.3 V × 3 mA × 4 = 39.6 mW
15 V × 1 mA × 2 = 30 mW
总输出功耗 = 250 mW + 30 mW + 15 mW + 39.6 mW + 30 mW = 364.6 mW
5、数字万用表 (DMM)
5、数字万用表 (DMM)
NI myDAQ DMM 提供测量电压 （DC 和 AC）、电流 （DC 和 AC）、电阻和二极管电压降的功能。
DMM 测量为软件定时，因此更新速率受计算机负载和 USB 性能影响。
6、NI ELVISmx 驱动软件
6、NI ELVISmx 驱动软件
NI ELVISmx 为支持 NI myDAQ 的驱动软件。 NI ELVISmx 使用基于 LabVIEW 的软件仪器控制 NI myDAQ 设备，提供一套常用实验室仪器的功能。关于 NI ELVISmx 测量仪器套件的信息，见在 NI ELVISmx 软件仪器中使用 NI myDAQ。
NI ELVISmx 位于 NI myDAQ 套件包含的驱动软件安装光盘中，您还可登录 ni.com/drivers，在驱动和更新页面中搜索 ELVISmx。如需确定 LabVIEW 版本所需的NI ELVISmx 软件支持版本，请访问 ni.com/info 并输入信息代码 ELVISmxsoftware。
7、NI LabVIEW 和 NI ELVISmx Express VI
NI ELVISmx 安装时还会同时安装 LabVIEW Express VI。后者可通过 NI ELVISmx 软件仪器为 NI myDAQ 编程，以实现更多更高级的功能。关于 NI ELVISmx Express VI的更多信息，见在 LabVIEW 中使用 NI myDAQ。
注 NI ELVISmx 支持 LabVIEW （32 位）。如要在 64 位操作系统上使用NI ELVISmx 和 LabVIEW，必须安装 LabVIEW （32 位）。
8、NI myDAQ 和 NI Multisim
NI ELVISmx 仪器可在 NI Multisim 中使用，实现电路仿真、通过 NI myDAQ 测量实际信号以及比较仿真和采集到的数据。关于 NI Multisim 的功能和资源的更多信息，请访问 ni.com/multisim。
表 1. 螺栓端子信号说明
图5 显示了 NI myDAQ 上的 DMM 连接。表 2 描述了这些信号。
NI myDAQ 的入门步骤很简单，但必须注意按照正确的顺序安装适当的组件。请按照下列步骤安装 NI myDAQ：1. 使用设备随附的 DVD 光盘安装 NI myDAQ Software Suite。
NI myDAQ Software Suite 会先安装应用程序软件 (NI LabVIEW、 NI Multisim)，然后安装 NI ELVISmx 驱动程序软件。
注 如您未选择从 NI myDAQ Software Suite 光盘安装软件，请先安装应用软件，然后安装驱动程序。
2. 使用 USB 线缆连接计算机的高速 USB 端口和设备 USB 端口。
计算机将识别到 NI myDAQ，并弹出 NI ELVISmx Instrument Launcher。您还可手动打开 NI ELVISmx Instrument Launcher，方法是：选择开始 » 所有程序 »National Instruments»NI ELVISmx for NI ELVIS & NI myDAQ»NI ELVISmx Instrument Launcher。
注意 如要确保指定的 EMC 性能， USB 线缆长度必须小于 2.0 m (6.6 ft)。
9、设置 NI myDAQ 设备
注意 将 20 针螺栓端子连接器插入 NI myDAQ 或从 NI myDAQ 移除时，请确保针脚对齐。如将螺栓端子连接器斜插入 NI myDAQ，可能造成连接器损坏。
螺栓端子连接器必须牢固地卡入到位，以确保正确的信号连接。
10、连接信号
10、连接信号
图 4 显示了可通过 3.5 mm 音频插孔和螺栓端子接口访问的可用音频、AI、AO、DIO、GND 和电源信号。各信号的说明见表 1。
注意 信号线必须牢固固定并拧入螺栓端子连接器，以确保正确连接。
如要确保指定的 EMC 性能：
• 连接 20 针螺栓端子连接器的导线或线缆长度不得超过 0.3 m (1 ft)。
• 连接 Audio 或 DMM 端口的导线或线缆长度不得超过 3 m (10 ft)。
图 4. NI myDAQ 20 针螺栓端子 I/O 连接器

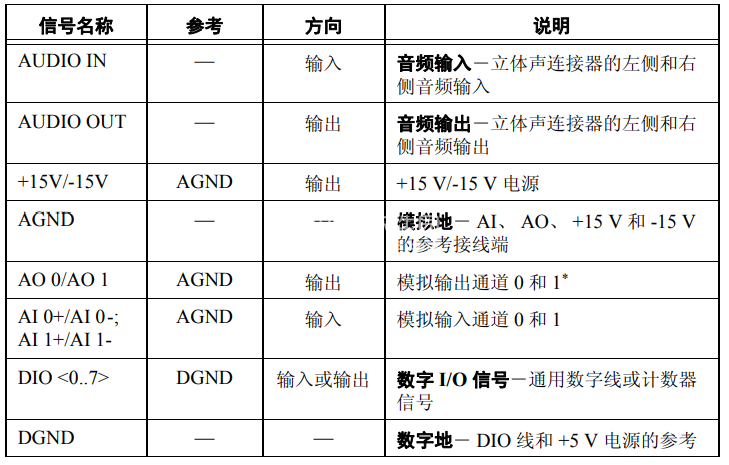

表 1. 螺栓端子信号说明
图5 显示了 NI myDAQ 上的 DMM 连接。表 2 描述了这些信号。
注意 60 VDC/20 Vrms，最大值。请勿将数字万用表探头插入带危险电压的
电路，如墙壁插座。

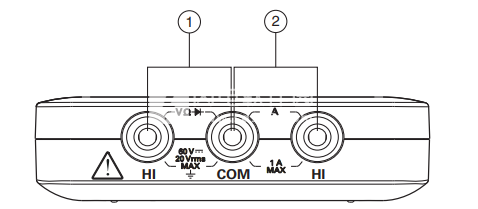

图 5. 用于 DMM 测量的连接
1 用于电压 / 电阻 / 二极管 / 连续性的连接器
2 用于电流的连接器
表 2. DMM 信号说明
11、连接模拟输入信号
表 2. DMM 信号说明
11、连接模拟输入信号
配置输入通道和连接信号时，必须先确定信号源为浮地信号还是接地信号。以下是两种信号类型的简介。
接地信号源接地信号源已连接至建筑物系统地面，因此，若计算机连接的是相同的供电系统，则信号源实际已连接至相对于 NI myDAQ 设备的一个公共接地点。插入建筑物供电系统的非隔离输出设备或仪器是接地信号源。
注 大多数笔记本电脑具有隔离电源，因此未连接至建筑物地面系统。该情况下，模拟输入信号应视为相对于 NI myDAQ 的浮地信号。
连接至同一建筑物供电系统的仪器之间的电势差通常是 1 mV 至 100 mV。如配电线路连接不当，该电势差可能显著增大。如接地信号源测量方式不当，该电势差可能导致测量误差。请使用差分模式连接信号源，且不要将接地信号源连接至 NI myDAQ 的AGND 引脚。
图 6. 接地差分连接
图 6. 接地差分连接
12、浮地信号源
浮地信号源未连接至 NI myDAQ 的参考地，而是连接至一个隔离参考地。浮动信号源的一些例子包括：电池供电的设备、变压器输出、热电偶、光学隔离器输出和隔离放大器。具有隔离输出的仪器或设备是浮地信号源。必须使用偏置电阻或跳线连接浮地信号的参考地至 NI myDAQ 的 AGND 引脚，以建立信号的本地或板载参考。否则，测量的输入信号会随着源浮动出共模输入范围而变化。
建立信号源的 AGND 参考的最简单方法是将信号正极连接至 AI+，信号负极连接至AGND 和 AI- （不使用电阻）。该连接适用于源阻抗较低 （小于 100 Ω）的 DC 耦合信号源。
图 7. 不带电阻的浮动信号源的差分连接
如源阻抗较大，该连接方式会导致差分信号路径明显失衡。由于负极通道接地，所以与正极通道发生静电耦合的噪声不与负极通道耦合。该噪声表现为差分模式信号，而不是共模信号，因此会出现在用户数据中。在该情况下，请勿将负极通道直接连接至AGND，而是经过一个阻值约为源阻抗 100 倍的电阻连接至 AGND。该电阻可使信号路径基本趋于平衡，即两个连接端产生相同的噪声耦合，从而更好地抑制静电耦合噪声。此方法不会加大源的负载

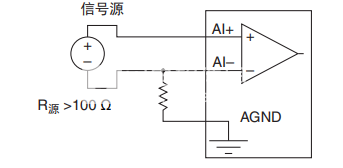

图 8. 带单个电阻的浮动信号源的差分连接
建立信号源的 AGND 参考的最简单方法是将信号正极连接至 AI+，信号负极连接至AGND 和 AI- （不使用电阻）。该连接适用于源阻抗较低 （小于 100 Ω）的 DC 耦合信号源。
图 7. 不带电阻的浮动信号源的差分连接
如源阻抗较大，该连接方式会导致差分信号路径明显失衡。由于负极通道接地，所以与正极通道发生静电耦合的噪声不与负极通道耦合。该噪声表现为差分模式信号，而不是共模信号，因此会出现在用户数据中。在该情况下，请勿将负极通道直接连接至AGND，而是经过一个阻值约为源阻抗 100 倍的电阻连接至 AGND。该电阻可使信号路径基本趋于平衡，即两个连接端产生相同的噪声耦合，从而更好地抑制静电耦合噪声。此方法不会加大源的负载
图 8. 带单个电阻的浮动信号源的差分连接
在正输入接线端和 AGND 间连接一个等值电阻可完全平衡信号通道，如图 9 所示。该平衡配置具有较好的噪声抑制功能，但缺点是会给源加上等于两个电阻串联值总和的负载。例如，如源阻抗为 2 kΩ，每个电阻为 100 kΩ，则电阻给源加上的负载为 200 kΩ并产生 -1% 的增益误差。

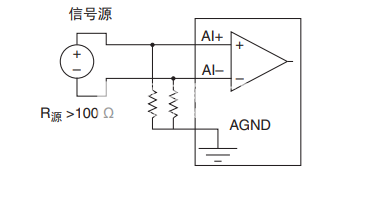

图 9. 带两个电阻的浮动信号源的差分连接
为保证仪表放大器正常工作，正负模拟输入通道均需要直流路径接地。如信号源为AC 耦合 （电容耦合），则正输入端和 AGND 之间需要连接一个电阻。如源阻抗较小，应选择阻值恰当的电阻 （通常在 100 kΩ 至 1 MΩ 之间），既不能过大而加大源的负载，也不能过小而由于存在输入偏置电流导致无法产生足够的输入偏移电压。此时，请直接将负输入端连接至 AGND。如信号源输出阻抗较高，请按照上文所述在正负极输入端使用等值电阻。
