Aquaveo GMS Premium 10破解版是一款功能强大的地下水建模分析软件。是用于在3D环境中创建地下水和地下模拟的最直观和最强大的软件平台。地下水建模系统（GMS）是一个综合图形用户环境，用于执行地下水模拟。整个GMS系统由图形用户界面（GMS程序）和多个分析代码（MODFLOW，MT3DMS等）组成。GMS被设计为一个综合的建模环境。支持多种类型的模型，并提供设施来在不同的模型和数据类型之间共享信息。提供工具用于现场表征，模型概念化，网格和网格生成，地统计学和后处理。软件能够对地下水Aquaveo进行建模和模拟。 Ibn应用程序建模工具完成了数据的建模几何，水力工程，规划，管理和可视化，并且还包括一系列数值模型流，GMS被设计为一个综合的建模环境。支持多种类型的模型，并提供设施来在不同的模型和数据类型之间共享信息。提供工具用于现场表征，模型概念化，网格和网格生成，地统计学和后处理。地下含水层的三维建模程序，并确定各种参数的详细模拟。 地下水建模系统以及公司的其他产品Aquaveo概念设计和灵活的方法被提出。 数据处理速度，特别是在模拟中非常令人满意，您将遇到最少的延迟。数值模型是与GMS分开的程序，用于在模拟上运行分析。 模拟可以在GMS中构建，然后通过数值模型程序运行。 然后GMS可以读入并显示分析结果。本次带来破解版下载，含破解补丁，有需要的朋友不要错过了！
Aquaveo GMS Premium 10新功能
1、MODFLOW-USG-运输
GMS 10.4支持MODFLOW-USG-Transport，用于MODFLOW-USG中的传输建模功能。MODFLOW-USG封装支持现在包括BCT（块中心传输），DDF（密度依赖流），DPT（双孔隙传输）和PCB（规定浓度边界）。
2、MODFLOW 6
GMS现在可以导出MODFLOW文件以便与MODFLOW 6一起使用。还支持从GMS运行MODFLOW 6并读取可能轮廓的头部和流量输出。MODFLOW 6的GMS接口正在开发中，将在下一版GMS中发布。
3、mod-PATH3DU版本2.0
GMS现在支持最新版本的mod-PATH3DU（v2.0）。
4、UGrids上的轮廓标签
将轮廓应用于MODFLOW-USG模型时，现在可以将标签添加到显示数据集值。
5、CLN观察井
可以创建CLN（连通线性网络）井的头部观察以测量CLN节点（单元）中的计算头部。这些观察以类似于传统观察井的方式工作，在这些位置具有目标，其包括在PEST模型运行中。
6、激光雷达管理
GMS现在支持高级LIDAR数据处理工具，用于读取，查看和将LIDAR数据转换为其他格式，以便与您的模型一起使用。可以有效地显示大型LIDAR数据集，其中包含指定可视化点数和排除范围的选项。
7、响应更快的背景图像
由于更好的显示管理技术，现在使用大型本地图像文件更容易。来自大文件或多个文件的背景图像不再强制用户在继续在GMS中工作之前等待图像加载。图像快速显示，项目浏览器显示“处理”，直到显示完成。
8、新的投影和坐标系选项
新的投影对话框带有广泛的地理和投影坐标系统库以及快速查找所需投影的搜索功能。该对话框跟踪最近使用的投影，并允许用户将投影保存为收藏夹，以便随时可用。EPSG代码也可用于定义投影，并且可以从.prj文件导入投影。
9、教程
新的教程现在可用于概念建模（4），MODFLOW-USG-Transport，保存到MODFLOW 6，CLN观察井，激光雷达和具有多个文件的激光雷达。Projections教程也已更新。与往常一样，我们的综合教程可以免费下载并提供有关使用GMS的分步说明。
“创建三角形”工具用于手动创建新三角形。三角形通常通过自动对一组点进行三角测量来创建。但是，此工具可用于手动编辑和优化TIN。要使用“创建三角形”工具：
·选择三角形的三个顶点。可以按顺时针或逆时针顺序选择顶点。
·围绕三角形的三个顶点拖动一个框。
2、删除三角形
·使用“选择三角形”工具，可以选择和删除三角形。
·边界三角形 - 由三角测量过程产生的TIN的周长对应于或接近TIN顶点的凸包。这可能导致在三角形区域的周边上出现一些细长的三角形或“细长条”。有几种方法可以处理细长的三角形。可以使用常规选择程序选择和删除细三角形。选择“选择三角形”工具时，还可以选择细三角形。如果按住Control键，则可以使用鼠标拖动一条线。选择与线相交的所有三角形。通过从TINs菜单中选择Select Boundary Triangles命令，也可以选择TIN周边的细长三角形。 “选择边界三角形”命令首先检查外边界上的三角形。如果三角形的长度比小于临界长度比，则选择三角形，然后检查与三角形相邻的三角形。该过程继续向内，直到相邻三角形中没有一个违反最小长度比。选择薄三角形的临界长度比可以通过选择TINs来设置TIN设置菜单命令。长度比定义为三角形的最长边除以两个短边的总和。
3、改变三角形密度
使用TINs菜单中的Uniformly Subdivide TIN命令可以快速增加TIN的密度。对话框将询问细分因子，该因子用于将TIN均匀细分为子三角形，如下所示：
4、细分TIN
该命令可用于“平滑”TIN。当使用TIN进行轮廓加工时，使用三角形的线性插值计算轮廓。如果顶点稀疏，则轮廓可能看起来不平滑。通过将顶点复制到散点集，将TIN细分为子三角形，并将散射点集中的z值（或其他数据集）插值到定义子三角形的新顶点，可以平滑轮廓。
可以使用以下步骤完成细分和平滑：
·如果存在多个TIN，请确保TIN是活动TIN。
·使用TINs菜单中的TIN→Scatter Points命令将TIN转换为散点集。
·通过从TINs菜单中选择Subdivide TIN命令来细分TIN。
·切换到2D散点图模块并使用Interp选择插值方法。 “插值”菜单中的“选项”命令。
·从Interpolation菜单中选择to Active TIN命令。这将为选定的TIN创建一个新数据集。
5、添加分隔线
断裂线是一条特征线或折线，表示用户希望保留在由三角形元素组成的网格中的脊或其他一些特征。换句话说，断裂线是三角形应符合的一系列边缘，即不相交。
可以使用“网格”菜单中的“添加断裂线”命令处理断裂线。 在选择命令之前，应使用2D网格工具选项板中的“选择节点字符串”工具选择一个或多个定义断裂线的节点序列。
处理每个断裂线时，通过在必要位置添加新节点来修改与断裂线相交的三角形，以确保三角形的边缘符合断裂线。 新节点的高程基于断裂线段的线性插值。 以满足Delaunay准则的方式确定新节点的位置。
功能特色
1、使用GMS中的概念模型方法加速和简化模型构建
我们开创了概念建模，多年来对其进行了改进。这就是为什么GMS是最快，最直观的地下水建模界面。使用熟悉的GIS对象构建模型的高级表示：点，弧和多边形，并根据需要轻松更新模型。GMS中的概念建模起价为2,400美元（包括3D可视化）
对于具有简单几何和边界条件的模型，请使用网格方法并直接在网格中编辑值。
2、针对性能优化的3D可视化

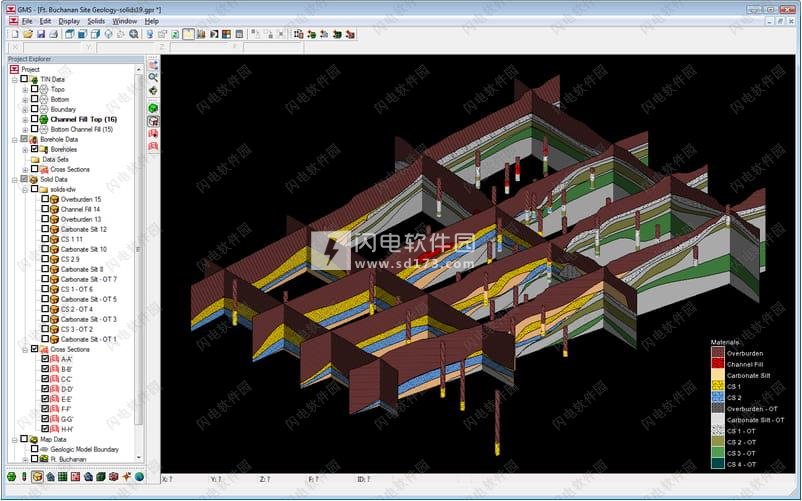

GMS是最先进的软件系统，可用于在三维环境中进行地下水模拟。
与真3D模型交互
优化的OpenGL图形，用于改进硬件渲染
创建照片般逼真的效果图
为PowerPoint或Web演示文稿生成动画
在模型上悬垂图像并控制不透明度
注释 - 添加北向箭头，比例尺，参考图像，公司徽标等
3、导入各种数据格式和图像
模型需要来自许多不同来源的数据。这就是为什么GMS可以轻松导入多种文件类型的原因：
光栅图像包括地理配准和投影支持
地形图和海拔数据
钻孔数据包括地层和地球物理数据
原生MODFLOW文件
MODFLOW文件来自Visual MODFLOW，Groundwater Vistas和PM Win
Web数据服务，如TerraServer
ArcGIS地理数据库和shapefile
CAD文件包括.dwg，.dgn和.dxf格式
全球投影支持，包括笛卡尔和地理系统
用于分隔文本文件和电子表格的“文件导入”向导
4、先进的地下特征描述
从横截面编辑到高级概率统计，GMS提供了无与伦比的地下建模工具。
从3D数据生成等值面以可视化羽流
通过3D数据在任何地方切割横截面
2D和3D地统计学 - 克里金，IDW和自然邻居
从视野中创建实体的强大而快速的算法
5、来自行业领导者的软件
GMS由Aquaveo开发，Aquaveo是一家拥有多年开发地下水建模解决方案经验的工程服务公司。
分步教程和操作方法视频
在线社区论坛和产品文档
电话和电子邮件技术支持
由专家建模师教授的定期培训课程
提供现场培训
专业的咨询服务
GMS中的TIN可以手动创建，导入或从其他数据对象创建。默认情况下，GMS使用Delaunay标准对TIN进行三角测量。
GMS提供了各种用于操作TIN的工具和命令。 TIN可以是轮廓的，以倾斜视图显示，其中已映射的图像和隐藏的表面被移除，并且具有若干其他显示选项，可以设置为更好地可视化和理解地形表面。 GMS还包含使用TIN的自定义设置，并允许将TIN转换为其他类型的数据，包括实体模型和3D网格。通过GMS，可以导入和导出TIN文件。
可以在GMS中一次建模几个TIN。其中一个TIN被指定为“有效”TIN。选择和编辑工具仅适用于活动TIN。
1、创建新的TIN顶点
可以使用TIN工具选项板中的“创建顶点”工具创建新顶点。单击图形窗口会在单击的点处创建新顶点（顶点只能在平面视图中创建）。通过从TINs菜单中选择TIN设置命令，可以设置默认的z值和控制新顶点创建的其他参数。
2、删除TIN顶点
通过单击Delete键或从“编辑”菜单中选择“删除”命令，可以删除选定的TIN顶点。如果“首选项”对话框中的“确认删除”选项处于启用状态，则会提示用户确认每次删除。
3、编辑TIN顶点坐标
有两种编辑TIN顶点坐标的方法。要操纵顶点坐标，必须从TIN工具选项板中选择“选择顶点”工具。
·通过单击顶点并按住鼠标按钮同时将顶点拖动到所需位置，可以将顶点移动到新位置。如果当前视图是平面视图，则拖动顶点会使其在xy平面中移动。 GMS不允许将顶点拖动到其中一个周围三角形反转的位置。如果当前视图不是平面视图，则顶点沿z轴移动。
·也可以通过选择顶点并更改将出现在编辑窗口中的x，y和z编辑框中的XYZ值来操纵顶点位置和z值。
4、将顶点捕捉到TIN
将一个TIN的顶点捕捉到另一个TIN有时很有用。这在建模夹点区域和截断时非常有用。包含要移动的顶点的TIN应该是活动的TIN，因为只能对活动的TIN进行顶点选择。选择了所需的顶点后，应选择TINs菜单的Snap Vertices to TIN命令。然后，GMS提示用户选择要捕捉顶点的TIN。然后修改所选顶点的z坐标值，使得它们位于所选择的TIN上。
四、编辑TIN的三角形
1、创建三角形安装破解教程
1、在本站下载并解压，如图所示，得到gms10.4.5full64bit.exe安装程序和crack破解文件夹
2、双击gms10.4.5full64bit.exe运行，选择软件安装路径，勾选我接受许可证协议条款，点击next
3、继续点击next，软件安装完成，点击finish
4、将crack中的patch补丁复制到安装目录中，运行，点击patch按钮
使用帮助
一、TIN模块
TIN代表Triangulated Irregular Network。 TIN用于表面建模。通过将一组XYZ点与边缘连接以形成三角形网络来形成TIN。 TIN可用于表示地质单元的表面或由数学函数定义的表面。GMS中的TIN可以手动创建，导入或从其他数据对象创建。默认情况下，GMS使用Delaunay标准对TIN进行三角测量。
GMS提供了各种用于操作TIN的工具和命令。 TIN可以是轮廓的，以倾斜视图显示，其中已映射的图像和隐藏的表面被移除，并且具有若干其他显示选项，可以设置为更好地可视化和理解地形表面。 GMS还包含使用TIN的自定义设置，并允许将TIN转换为其他类型的数据，包括实体模型和3D网格。通过GMS，可以导入和导出TIN文件。
可以在GMS中一次建模几个TIN。其中一个TIN被指定为“有效”TIN。选择和编辑工具仅适用于活动TIN。
二、创建TIN
为了在GMS中创建TIN，必须有一组TIN顶点。然后通过对顶点进行三角测量（将顶点与线连接以形成三角形）来创建TIN。三角测量算法假设被三角测量的每个顶点在xy平面中是唯一的，即，没有两个点具有相同的xy位置。通过从TINs菜单中选择Find Duplicates，可以删除重复的点。
可以在GMS中以3种不同的方式创建TIN：手动输入顶点位置和三角测量，将不同的GMS数据类型转换为TIN，以及复制当前存在的TIN。
1、手动创建TIN
可以通过以下步骤手动创建TIN：
1)右键单击Project Explorer的空白区域，然后选择New→TIN命令。
2）从TIN工具选项板中选择“创建顶点”工具。
3）通过在顶点所在的xy坐标处单击图形窗口内部来创建顶点。 （要更改顶点位置，请参阅：编辑TIN）
4）从TINs菜单中选择Triangulate命令。
2、从GMS数据创建TIN
2D网格，2D网格和2D散点都可以转换为TIN。这是通过使用以下命令完成的：
·网格到TIN - 从网格中的每个三角形元素创建一个三角形。
·Grid to TIN - 从选定的2D网格创建新的TIN。
·Scatter Points to TIN - 创建一组TIN顶点。
·与TIN的联系 - 从一组选定的联系人创建TIN表面。
·TIN水密 - 使用来自一组钻孔的水位坐标转换为TIN。
·将联系人添加到TIN - 此命令用于输入从联系人到活动TIN的点。首先选择接触，然后从钻孔菜单中选择命令。通常，在生成TIN之前选择应该是TIN的一部分的所有接触，但是有时会无意中遗漏一个，或者稍后添加更多的钻孔。
3、复制当前TIN
要制作GMS中当前存在的TIN的副本，请执行以下步骤：
1）使用Select TINs工具选择要复制的TIN。
2）从右键单击菜单中选择“复制TIN”命令。出现一个对话框，提示新TIN的Z偏移。 Z偏移用于将TIN置换为重复的TIN之上或之下。
三、编辑TIN
可以通过多种方式编辑TIN。选择和编辑工具仅适用于活动TIN。如果要编辑顶点，用户必须先关闭TIN |锁定所有顶点菜单命令。1、创建新的TIN顶点
可以使用TIN工具选项板中的“创建顶点”工具创建新顶点。单击图形窗口会在单击的点处创建新顶点（顶点只能在平面视图中创建）。通过从TINs菜单中选择TIN设置命令，可以设置默认的z值和控制新顶点创建的其他参数。
2、删除TIN顶点
通过单击Delete键或从“编辑”菜单中选择“删除”命令，可以删除选定的TIN顶点。如果“首选项”对话框中的“确认删除”选项处于启用状态，则会提示用户确认每次删除。
3、编辑TIN顶点坐标
有两种编辑TIN顶点坐标的方法。要操纵顶点坐标，必须从TIN工具选项板中选择“选择顶点”工具。
·通过单击顶点并按住鼠标按钮同时将顶点拖动到所需位置，可以将顶点移动到新位置。如果当前视图是平面视图，则拖动顶点会使其在xy平面中移动。 GMS不允许将顶点拖动到其中一个周围三角形反转的位置。如果当前视图不是平面视图，则顶点沿z轴移动。
·也可以通过选择顶点并更改将出现在编辑窗口中的x，y和z编辑框中的XYZ值来操纵顶点位置和z值。
4、将顶点捕捉到TIN
将一个TIN的顶点捕捉到另一个TIN有时很有用。这在建模夹点区域和截断时非常有用。包含要移动的顶点的TIN应该是活动的TIN，因为只能对活动的TIN进行顶点选择。选择了所需的顶点后，应选择TINs菜单的Snap Vertices to TIN命令。然后，GMS提示用户选择要捕捉顶点的TIN。然后修改所选顶点的z坐标值，使得它们位于所选择的TIN上。
四、编辑TIN的三角形
“创建三角形”工具用于手动创建新三角形。三角形通常通过自动对一组点进行三角测量来创建。但是，此工具可用于手动编辑和优化TIN。要使用“创建三角形”工具：
·选择三角形的三个顶点。可以按顺时针或逆时针顺序选择顶点。
·围绕三角形的三个顶点拖动一个框。
2、删除三角形
·使用“选择三角形”工具，可以选择和删除三角形。
·边界三角形 - 由三角测量过程产生的TIN的周长对应于或接近TIN顶点的凸包。这可能导致在三角形区域的周边上出现一些细长的三角形或“细长条”。有几种方法可以处理细长的三角形。可以使用常规选择程序选择和删除细三角形。选择“选择三角形”工具时，还可以选择细三角形。如果按住Control键，则可以使用鼠标拖动一条线。选择与线相交的所有三角形。通过从TINs菜单中选择Select Boundary Triangles命令，也可以选择TIN周边的细长三角形。 “选择边界三角形”命令首先检查外边界上的三角形。如果三角形的长度比小于临界长度比，则选择三角形，然后检查与三角形相邻的三角形。该过程继续向内，直到相邻三角形中没有一个违反最小长度比。选择薄三角形的临界长度比可以通过选择TINs来设置TIN设置菜单命令。长度比定义为三角形的最长边除以两个短边的总和。
3、改变三角形密度
使用TINs菜单中的Uniformly Subdivide TIN命令可以快速增加TIN的密度。对话框将询问细分因子，该因子用于将TIN均匀细分为子三角形，如下所示：
4、细分TIN
该命令可用于“平滑”TIN。当使用TIN进行轮廓加工时，使用三角形的线性插值计算轮廓。如果顶点稀疏，则轮廓可能看起来不平滑。通过将顶点复制到散点集，将TIN细分为子三角形，并将散射点集中的z值（或其他数据集）插值到定义子三角形的新顶点，可以平滑轮廓。
可以使用以下步骤完成细分和平滑：
·如果存在多个TIN，请确保TIN是活动TIN。
·使用TINs菜单中的TIN→Scatter Points命令将TIN转换为散点集。
·通过从TINs菜单中选择Subdivide TIN命令来细分TIN。
·切换到2D散点图模块并使用Interp选择插值方法。 “插值”菜单中的“选项”命令。
·从Interpolation菜单中选择to Active TIN命令。这将为选定的TIN创建一个新数据集。
5、添加分隔线
断裂线是一条特征线或折线，表示用户希望保留在由三角形元素组成的网格中的脊或其他一些特征。换句话说，断裂线是三角形应符合的一系列边缘，即不相交。
可以使用“网格”菜单中的“添加断裂线”命令处理断裂线。 在选择命令之前，应使用2D网格工具选项板中的“选择节点字符串”工具选择一个或多个定义断裂线的节点序列。
处理每个断裂线时，通过在必要位置添加新节点来修改与断裂线相交的三角形，以确保三角形的边缘符合断裂线。 新节点的高程基于断裂线段的线性插值。 以满足Delaunay准则的方式确定新节点的位置。
