中望机械2024 ZWCAD Mechanical 2024 SP1.3中文激活版

(认准闪电软件园)
  • 浏览(
  • 更新时间:2024-04-03
  • 软件大小:未知
  • 界面语言:简体中文
  • 授权方式:共享软件
  • 运行环境:Win7/win8/win10
  • 官方网站:闪电软件园

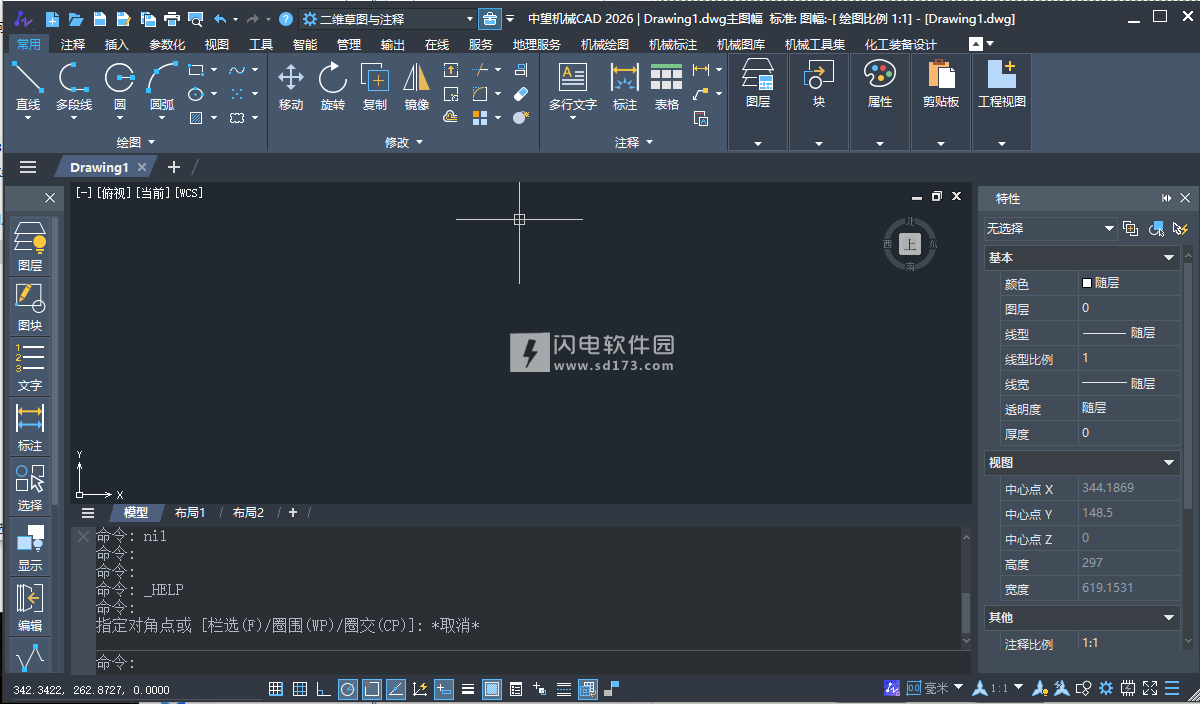

ZWCAD Mechanical2024中文破解版是功能强大的一体化CAD设计解决方案,这款专业的机械设计解决方案使用旨在为用户提供完善的智能化绘图功能、拥有定制的绘图环境、最新的主流的绘图标准、智能注释标准,可为用户轻松生成局部详图和专业的机械图形,从而大大提高了用户的绘图和工作效率,并减少细节和基础问题的时间浪费,使用用于制造提供丰富的工具,如轴生成器,公差尺寸,表面纹理符号,气球和BOM以及用于机械2D板材绘图的标准零件。易于使用和无缝DWG兼容性,基于您熟悉的ZWCAD,无缝DWG兼容性,通过最简单的设计过程完成最复杂的设计结果,软件支持多边框和自适应缩放功能,可使用不同比例绘制多个边框,并且可以根据边框比例更改注释对象的大小。超级方便的编辑功能让你的二次编辑变得 更加迅速,因为你只要双击对象,然后对话框中的设置将自动更改。ZWCAD Mechanical是机械设计的高效利器。拥有国际8大制图标准支持,新版的功能将更加强大,使用起来也更加方便会计,本次小编带来最新破解版,含破解补丁,有需要的朋友不要错过了 !

2024新功能

1、支持“快捷特性”选项板
新增QUICKPROPERTIES命令可以打开“快捷特性”选项板。选项板悬浮于绘图窗口,用于查询、编辑对象的特性,在绘图过程中可以快速调用。
2、面积标注和面积表格
新增AREATABLE命令,用户通过该功能可以快速计算闭合区域的面积,并支持创建面积标注和表格。此前虽然也能计算并标注面积,但手动操作繁琐复杂,新版本中可以自动插入面积标注,批量处理面积信息,过程简便而高效,提升了用户的工作效率和使用体验。
3、删除重复对象功能优化
在现有删除重复对象功能基础上,新增忽略全部特性选项,忽略对象特性中新增线型比例、厚度和透明度特性设置,在选项设置中新增保持关联标注对象。进一步完善了删除重复对象功能,更加全面的覆盖了处理重复对象的方式。
4、支持附着点云
点云是通过激光扫描获取的物体表面点集合,包含扫描点的空间坐标及强度、分类等信息,在工程、机械行业中的应用尤为广泛。为满足用户处理点云数据的需求,新版本中望CAD新增了点云相关功能,实现了点云数据在DWG图纸中的显示和编辑,扩展了中望CAD的应用范围。
5、三维览图能力提升
本次更新扩展了动态观察功能,根据用户使用习惯,将部分功能以控件形式体现,在快捷菜单中增加功能入口。提升了动态观察与视口控制的功能丰富度与易用性,用户在绘图区域即可便捷地访问动态观察与视口控制相关功能。
6、外部参照图层特性替代
新增外部参照图层特性替代功能,支持对外部参照的图层特性设置替代、保存替代或重置替代。
7、支持DGN参考底图
此次版本更新支持DGN文件的附着、编辑、绑定等功能,完善了参考底图模块功能,解决了大型制造业中下游绘图人员使用中望CAD无法处理DGN文件的难题。
8、支持可变块
中望CAD新增创建可变块功能,并支持对其进行修改或编辑。此功能简化了在图形中插入块时的调整过程,增强了块的复用性,操作更加简便,可以很大程度提升设计师的工作效率。
9、文字功能优化
文字是图形的重要组成部分,它可以对图形中不便于表达的内容加以说明,使图形的含义更加清晰,使设计和施工及加工人员对图形一目了然。为满足用户在文字功能方面的需求,中望CAD新增文字分栏设置和文字列表功能,并对文字拼写检查功能进行优化,帮助用户快速编辑和格式化文字,提高绘图效率和专业性。
10、图形显示优化
新版本中望CAD实现了通过OpenGL渲染二维线框视觉样式下的图形,在保证图形显示质量的同时,为用户提供硬件加速的方式最大限度地提升图形显示性能,帮助用户提高操作效率。
11、文件比较工具功能优化
中望CAD在现有的文件比较功能基础之上,新增差异隐藏、比较对象输入、比较结果输出以及外部参照比较功能,可以更好地帮助用户聚焦目标差异点、快速输出对比结果,提升图纸比较工作效率。

软件特色

一、智能注释
1、功率尺寸
Power Dimension使用缩略对话框使尺寸更容易,控制和扩展仅与制造相关的变量,以及集成公差和拟合列表信息。
2、多维度
使用多维度,您可以使用最少的输入创建多个维度,并使用适当的空间纵坐标,平行或对称项目。
3、检测尺寸重叠并确定合适的距离
重叠尺寸可以适当地自动间隔开。它确定了与被尺寸物体的合适距离,使线性尺寸看起来整洁明亮。
4、使用机械符号快速设计
机械符号,包括表面纹理符号,基准标识符和目标,锥形,中心孔和焊接符号,可以大大节省您的时间并提高设计精度。
二、智能气球和BOM
1、轻松生成气球和BOM
使用ZWCAD Mechanical,您可以轻松地绘制,对齐和重新编号基于标准的气球。创建BOM只需一步。此外,它会自动识别标准零件并将其汇总到BOM中。
2、关联气球和BOM
对气球的每次更改都将更新到BOM,确保数据始终正确且最新。
三、智能绘图环境
1、企业和国际标准支持
ZWCAD Mechanical支持ISO,ANSI,DIN,JIS和GB绘图环境,它还提供了一种定制企业标准的简便方法。
2、层管理和层映射
每个机械实体(例如边框,尺寸,符号等)都将使用预设颜色和线型放置到默认图层。通过图层映射,可以将机械实体放置在自定义图层上以匹配公司实践。
3、多边框和自适应缩放
ZWCAD Mechanical支持使用不同比例绘制多个边框,并且可以根据边框比例更改注释对象的大小。
4、超级编辑
重新编辑变得简单,双击对象,然后对话框中的设置将自动更改。
四、机械零件和发电机
1、零件库
ZWCAD零件库包含螺钉,螺母,垫圈,销钉,铆钉,弹簧,轴承等。通过直接从库中取出零件,可以节省数小时的工作量。
2、轴和齿轮
您可以通过输入几何参数来创建轴和齿轮,这极大地加速了整个设计过程。
五、用于制造的扩展绘图工具
1、施工线
该计划包括总共32个创建施工线的选项和7个创建施工圈的选项。构造线可以用作参考来创建其他对象并使绘图更容易。
2、高级中心线
您只需选择对象即可将中心线添加到圆形或矩形。中心线可以绘制到一个单个实体或多个实体。
3、可重复使用的细节工具
只需单击几下即可生成详细视图,并且在对几何体进行更改时可以更新。
4、快速准确地绘制凹槽
技术沟槽是机械设计过程中不可或缺的一部分,ZWCAD Mechanical提供了多种工艺结构的结构特征,包括裂缝槽,轴和孔直径浮雕。

软件优势

1、绘图标准规范,还支持定制
提供主流绘图标准,并可定制属于企业自身的标准要求规范设计数据;支持文档中多图幅多比例的图纸建立不同图幅、比例的绘图内容互不影响
2、最全的标准零件图库不用手工绘制
包括56个大类近300000个零件可直接调用,涵盖机械、重工、汽车、模具、煤矿能源、交通水利、化工、船舶等各个专业领域是目前国内数量最多、范围最广的标准零件图库万一不够用,还可以创建专属图库,支持参数化修改,真正简化绘图工作
3、智能注释一个命令完成80%的标注工作量
智能注释系统,实现智能序号标注和BOM系统关联,文本数据同步更新与交互,真正简化了你的文字处理工作,一个命令轻松完成80%的标注工作量
4、专业绘图工具节省你的绘图时间
专业的绘图、构造等工具有效缩短构造几何图形、工艺图形绘制所用的时间;绘制的图形支持超级编辑双击即可修改内容,从而进一步提高绘图效率
5、实用辅助工具让软件完成更多工作
局部详图现在可以自动生成,并能跟随原图的变更而自动更新;卡片功能,可以在产品设计的同时方便地绘制表格,生成需要汇总表和工艺卡片

软件功能

1、多种国际标准
中望机械目前提供了世界范围内最常用的八种国际标准,其分别GB、ISO、ANSI、DIN、JIS、CSN、GOST、BSI,满足最广泛的客户需求,用户可以在使用中自由选择与应用其中的任意标准。其他常用的国际和行业、部门标准也可以很方便地增加进去,使得中望机械可以快速适应全世界不同体系标准、不同行业或部门的用户需求。
2、系统初始化功能
进行图幅设置后系统会自动进行初始化设置,将符合国标的图层、线型、颜色、字高等设置完毕;若用户有自己的一套体系要求,用户只要在样式配置中设定,就可实现用户的配置环境。
3、图纸设置
在同一个对话框中设置图幅、比例、标题栏、明细表等,图层、颜色、线型、标注比例统一,符合所用标准设定。软件自动维护图纸比例,用户只需按一比一比例绘图,尤其是在绘图进程中改变比例时,中望机械会自动更新相关设置,同时用户也可以在同一环境下设置多图框,各种操作均不受多图框影响,在图框内操作均自动适应。
4、绘图设计
在中望CAD提供的绘图功能基础上,根据工程设计和制图的实际需要,增加了下列实用的绘图功能:
绘图工具:智能画线、对称画线、切线、管道线、角平分线、中心线等。
构造工具:截断线、折断符号、打断、动态延伸、单孔、孔阵、工艺槽等。
局部详图:将图纸中某一部分的内容按照比例进行缩小或放大显示,不必再在图纸上重新绘制,大大减少绘图时间,提高了工作效率。
5、工程标注
标注功能:尺寸标注包括智能标注、半剖标注、倒角标注等;符号标注包括粗糙度、形位公差、基准标注、焊接符号等。一个“智能标注”命令即可完成对直线、角度、圆等一系列图形的标注。
公差查询:可自动检索并优先选择常用公差,并且有多种公差标注形式可选用,也可输入基本尺寸进行计算,无需再去查询手册等工具。
6、序号标注
序号标注是机械行业中特有的一种标注,在指导机械设备的组装与加工中占有极其重要的地位,序号提供了多种类型的标注样式,与明细表双向关联,修改序号或明细表内容与之对应的内容可自动修改,明细表自动生成等一系列的优化。
7、文字功能
中望机械提供了非常便捷的文字功能,“文字标注”和“技术要求”,并提供了机械行业的专业术语词句库,文字标注时,只须在词库界面中点选即可,技术要求等可在瞬间完成(利用已有技术文档,稍加改动即可),此项功能使用户的文字标注效率得到有效提升。
8、国标符号库、零件库
根据国家颁布的最新标准,提供较完整的国标符号库、零件库;
国标符号库:仪器仪表符号、电器符号、液压符号、运动符号等,所有国标符号极易查找,只须轻轻一按,就可快速调出;
标准零件库:螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材(钢)等,标准件库视图齐全,均为参数化图库,只须点中尺寸参数,即可得到所需零件,节省大量重复劳动,节约大量时间,集中体现了中望CAD系统的优越性。
9、系列化设计系统
在企业的产品开发、设计过程中,有大量的零件、图形是相似的,甚至只是尺寸大小的变化。利用中望机械的系列化设计功能,用户仅需录入一次该图形标上特征变量,即可进行系列化设计;并可入到系列化图库中。需要时只须赋与变量新的尺寸数值,立刻得到所要的零件图形,完成系列产品设计与修改,最大限度地减少用户的重复劳动。需要指出的是:中望机械在建库时能处理复杂的主从尺寸、约束尺寸关系,真正符合用户建立行业标准件、常用件的实际需要。
10、系统维护功能
软件的内容配置也十分方便,用户可按照提示配置属于本企业的图层、文字、标题栏、明细表等一系列的内容,使中望机械的用户化定制更为突出。
软件的配置不仅在执行功能处体现,在系统维护工具中也将软件的全部功能配置集成在一起,用户可根据需求进行集中的配置与保存,真正使软件的可维护性得到的充分的体现。

安装激活教程

1、在本站下载并解压,如图所示

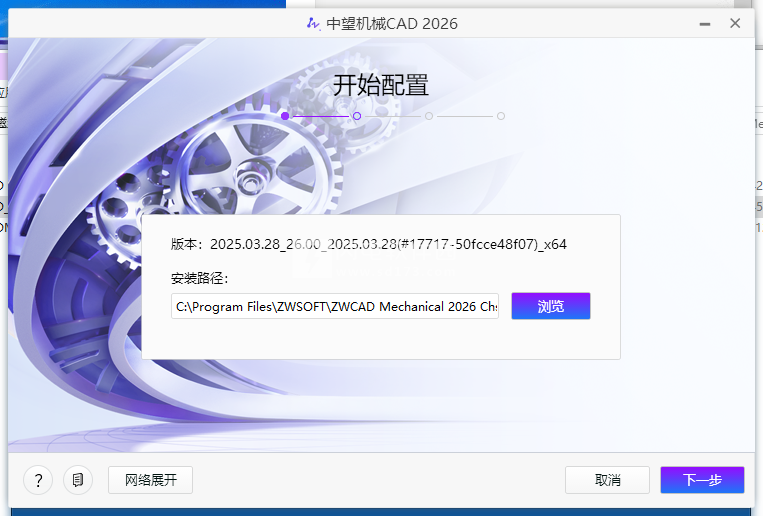

2、安装程序,设置安装目录

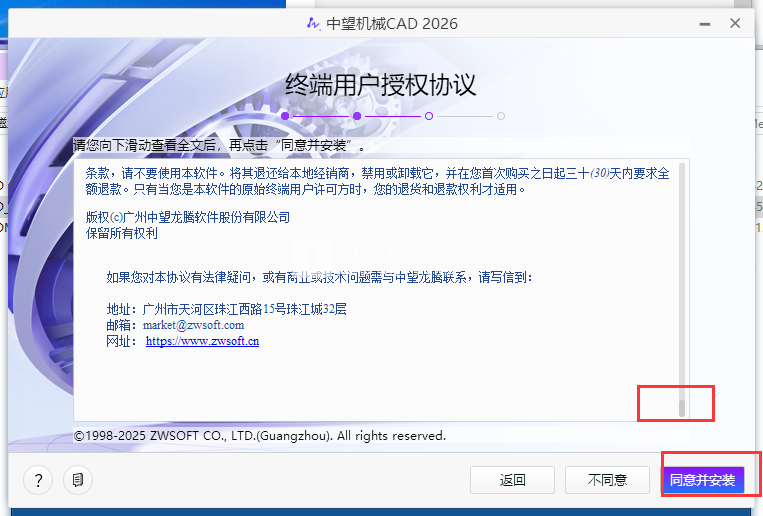

3、许可协议滑块滑到最底,点击同意

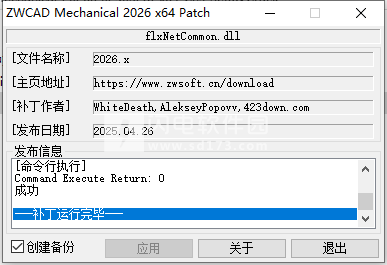

4、安装完成,不要启动,将patch复制到安装目录中,管理员身份运行,应用
C:\Program Files\ZWSOFT\ZWCAD Mechanical 2024 Chs\

5、运行程序, 依次选择->激活->激活许可证
->浮动许可->仅配置不查询->输入主机名或IP地址
127.0.0.1->激活

使用帮助

图纸
绘图之前,首先了解图纸参数是如何定义的,本章详细介绍图幅设定、绘图比例、标题栏填写等内容编辑。
一、图幅设置
图幅大小在国标GB/T14689-2008中有明确规定。在软件中,可快速设定标准图幅和自定义尺寸图幅。
执行
键盘:TF
菜单:机械→图纸→图幅设置
右键菜单:中望机械常用命令→图幅设置
出现:对话框,如图1-1

设置说明:
1.样式选择
列表中可选择您所使用的标准。点击“”按钮开启标准样式配置对话框以查看和修改标准设置内容,修改方法详见《定制手册》。
2.图幅大小
图1-1中,列出了国标第一选择推荐的基本幅面A0,A1,A2,A3,A4,,用户可根据需要点选。
3.其它图幅
列出了国标推荐的第二选择和第三选择的加长图幅列表,用户可直接选取需要的图幅大小。
4.图幅样式
在“样式选择”的下拉框中有“分区图框”和“无分区图框”两个选项,前者表示所选图框带分区,后者表示无分区,用户根据需要点取相应的样式即可。图幅样式的内容可自定义,定义方法详见《定制手册》。
5.图幅布置方式
在“布置方式”后面的矩形框内有“横置”和“纵置”两个选择,前者表示要将所选的图纸横置,后者表示要将图纸纵置,用户根据需要点取相应的布局即可。
6.绘图比例
软件设计了两个可编辑的下拉框,可设置放大和缩小的比例系数,下拉框中列出了国标推荐使用的比例。用户也可以自己设置比例因子,当设置了一个值时,另一个值自动还原为1。
7.测量比例””按钮
选择绘图区域的对角线或绘制图形的包络区域后软件可自动计算当前图幅比例。
8.自动更新标注符号的比例
当图纸比例发生改变后,可自动更新图框内尺寸文字等的显示比例,保持与图幅比例一致。
9.移动图框以放置所选图形
可将图框移动到选择的图形上,以适应工程图的绘图区域。
10.选择””按钮
点击此按钮选取新的绘图区域范围以及需要自适应比例的图形标注对象。
11.标题栏、明细栏
开关控制在生成图框时是否插入标题栏和明细表,下拉框列出了定义的标题栏\明细表的名称,用户可根据需要选择,右边的按钮“”用于预览相应的图形,如图1-2。

12.附加栏
开关控制在生成图框时是否插入附加栏,下拉框列出了定义的附加栏的名称,用户可根据需要选择,右边的按钮“”用于预览相应的图形。
13.代号栏
开关控制在生成图框时是否插入代号栏,下拉框列出了定义的代号栏的名称,用户可根据需要选择,右边的按钮“”用于预览相应的图形。标题栏中如果存在相同的属性字段,则两部分内容自动关联。若不希望自动关联,需定义代号栏字段的内码与标题栏的内容不同。
14.参数栏
开关控制在生成图框时是否插入参数栏,下拉框列出了定义的参数栏的名称,用户可根据需要选择,右边的按钮“”用于预览相应的图形。
结果:完成上述设置后点取图1-1中的确认按钮,生成用户所选择图纸,并显示在屏幕上。此时命令行提示:“请选择新的绘图区域中心及更新比例的图形:”“请指定目标位置:”按两次空格键,图框默认内侧左下角为插入点,坐标原点(0,0)。
【说明一】标题栏、明细表、附加栏、代号栏、参数栏的内容可用户化(见《定制手册》),用户可根据自己的专业特点很方便的自定义,定义的数量没有限制。
【说明二】关于作图比例要特别提醒用户注意,在图板上绘图,我们设置比例为1:2时,用图上100长的线表示实际200长的线。而在中望机械中为方便绘图,无论比例设置为多少,作图都是1:1的。在设定图幅时,中望机械自动将其大小乘上比例因子的倒数,而打印输出时,再将输出比例设置为比例因子即可绘制出符合比例的图纸。例如:设置作图比例为1:2,A3图幅(297×420),此时图上画出的图幅是(594×840),用户始终以1:1作图,完成作图后,用输出设备(如绘图仪)输出图纸时,将输出比例设置为1:2即可(注:排图输出最好用中望机械提供的自动排图命令)。
【说明三】设置好的图纸可重新设置图幅,标题栏等内容,如已填写的标题栏内容不会丢失,系统自动将同名字段内容显示到新的标题栏中。重新设置图纸可采用两种方法:
1.再次执行图纸设置命令。
2.使用双击或“超级编辑”命令对图框编辑(见《第9章辅助工具》)。
【说明四】对图框有特殊要求时,只需把定义好的图幅放到对应的图框文件夹下,详见定制手册的《图幅设置》
【说明五】标题栏中定义名称为“图幅”、“比例”、“设计”和“日期”的字段,执行“图纸设置”(TF)后,系统会自动填写,这是在定义的时候选择了固定的内码,如果不需要,可以在定义标题栏时修改。详见定制手册的《自定义标题栏》
二、标题栏填充
填写、修改标题栏内容。对标题栏进行填写时可以进行资源操作,如读入文本档、读入DWG文件、提取表格数据、连接PDM/ERP。填写标题栏时也可连接专业词句库,快速导入词句库的内容。
执行
菜单:机械→图纸→标题栏填充
出现:对话框,如图1-3。
输入:输入所需内容,然后点取确认按钮。
结果:标题栏内容填写完毕。

在标题栏编辑对话框中,通过主菜单和鼠标右键菜单提供了丰富的功能。
1.2.1对话框操作
1.提取表格数据:见《定制手册》中的“提取配置”-“不规则表格提取配置”。
2.提取块数据:提取当前图面中其他属性块中具有相同属性的数据。
3.通用资源库:该功能是定制功能,开放源代码。具体右键菜单:

1.读入文本文件:使用命令后,选择以Tab分隔字段的TXT文本文件(如图1-4-1),中望机械将自动把文件的第一行字段名称与属性名称间相关联,并以覆盖的方式,将相同名称字段的内容提取到界面中。
2.读入Excel文件:使用命令后,软件自动把Excel文件的第一行字段名称与属性名称相关联(如图1-4-2),并以覆盖的方式,将相同名称字段的内容提取到界面中。
3.读入DWG文件:根据数据提取配置,不仅可以提取DWG文件中的标题栏数据,还可以对明细表、代号栏等字段名称进行提取。
4.提取表格数据:选取“提取表格数据”按钮,命令行提示:“指定文本所在区域的第一角点:”、“另一对角点:”,在本文件内用鼠标框选表格内文本外轮廓,选取完毕,出现“不规则表格数据提取->表头字段名称配置”对话框,如图1-6。选择合适的配置模板,各提取字段中的数据就预显在右下角位置。在图1-6中,“产品名称与材料”为“材料”。点取“确定”,数据就被提取到与定义提取字段名称相同的字段中。
通过编辑配置模板和提取字段,系统会自动计算比例,实现基于配置的不规则表格提取(如标题栏、参数栏等单记录属性块),需要注意的是,定义的字段轮廓一定要在表格轮廓之中。
5.连接PDM/ERP:该功能是开发功能,开放源代码。具体开发方案及源代码在安装目录
..\机械\Sample\Sdk文件夹中。
6.字词句库(Ctrl+W):将光标置于编辑框,然后按下Ctrl+鼠标左键(或按下Ctrl+W)将调用“词句库”。
7.工程计算器(Ctrl+E):调用工程计算器,自动完成数据获取计算与传递。关于工程计算器调用的具体方法详见《9.13章工程计算器》。
8.提取图面文字(Ctrl+G):选取“提取图面文字”按钮,按命令行提示在本文件内用鼠标框选文本外轮廓,选取完毕,所选文字显示在当前内容格中。
【注】
1.提取内容显示不全时,系统自动加上滚动条。
2.编辑框输入内容不论多少,系统自动对文字进行压缩,保证文字内容不会出格。
3.编辑标题栏内容,双击或用“超级编辑V”均可完成。
1.2.3保存数据
在标题栏窗口中,同样支持窗口中数据传递到其它数据库或文件的操作。在表头“显示名称”处,点取鼠标右键,即出现如图1-7所示菜单。
1.导出文本文件:导出以Tab为分隔符的TXT文件。
2.导出Excel文件:将数据导入到Excel文件中。
三、附加栏填充
附加栏填写、编辑。此功能的使用方法完全同“标题栏填充”一节。
执行
菜单:机械→图纸→附加栏填充
四、参数栏填充
参数栏填写、编辑。此功能的使用方法完全同“标题栏填充”一节。
执行
菜单:机械→图纸→参数栏填充
五、更换图框
只更换图框相应的参数而其他内容不变化,其操作步骤参考“图幅设置”内容。
执行
菜单:机械→图纸→更换图框
六、更换比例
只更换图幅比例而其他内容不变化,其操作步骤参考“图幅设置”内容。
执行
菜单:机械→图纸→更换比例
七、更换标题栏
只更换图框中的标题栏而其他内容不变化,步骤参考“图幅设置”内容。
执行
菜单:机械→图纸→更换标题栏
八、多图幅设置
软件可在同一绘图环境中绘制多个不同标准、不同比例的图幅,使绘图效率大大增加。
执行
键盘:TF2
菜单:机械→图纸→多图幅设置
1.选择图纸中已有的图框,则弹出已有图框的设置内容,若“新建”则进入下一步。
2.显示新建图幅设置对话框,输入数据。
3.选择绘图区域,指定插入点。
【注】:多图框建立以后,尺寸/符号标注等内容会与所在图框的比例自适应。
命令行选项:
选择要编辑的图框或[新建(N)/退出(X)]<新建(N)>:在工程图中选择要编辑的图框,显示所选图框的“图幅设置”对话框。
新建:在工程图中建立新的图框,显示“图幅设置”对话框,设置新的图纸设置。
退出:退出多图框命令。
请选择新的绘图区域中心及更新比例的图形:选择工程图中绘图区域或需要更新比例的图形
请指定目标位置:选择工程图中图框的插入位置,按回车或空格或指定具体插入点。
九、更换标准/图幅
图纸建立多个图幅,不同的图幅可能隶属于不同的标准,多标准的图框插入后会产生不同标准,这时就需要进行不同图幅、不同标准的切换,当选择某种标准和图幅之后当前文档中所执行的操作都以选择的当前标准和图幅为基础。如果用户切换标准,标准的所有元素的设置将相应改变,但不会影响已有的对象,仅新建对象遵循新标准。
执行
键盘:GH
菜单:机械→图纸→更换标准/图幅
1.在工程图中选择目标,当前标准与选择目标标准一致
2.命令行选择“设置”,显示“标准设置”对话框,选择列表中的内容,设置当前标准。
命令行选项:
选择要设为当前的标准样式或[主图框(M)/设置(S)/退出(X)]<主图框(M)>:在工程图中选择目标设置当前的标准样式
主图框:选择主图框作为当前的标准样式
设置:弹出“标准设置”对话框,指定标准样式
【注】:软件可实现相同图幅中不同标准的混合,比如在同一个图幅中创建一个GB的基准符号,然后切换当前标准为ISO,再创建的基准符号就是ISO标准下的符号。用户在使用命令的时候,应注意当前活动图幅和标准,软件中一般在命令行,对话框窗体的标题栏处,当前文档的窗口标题栏处显示当前图幅和标准。
