nanoCAD10破解版是一款功能强大的CAD工具，使用为用户提供了全功能的CAD绘图、设计和文档工具，在这样一套完整的环境中，使用nanoCAD，您可以完成使用其他CAD系统所能完成的所有工作。nanoCAD是创建，编辑，验证，共享和管理CAD模型的终极工具。我们对其进行了优化，使其易于安装，并且从一开始就易于使用。你可以快速进行专业的绘图操作和进行高效的设计。并且完全不需要对你的方案和设计进行妥协，它总是能够满足你的需求。各种高级工具可用于创建符合DWG标准的行业标准CAD文件。提升你的工作效率，强大的原生DWG兼容性和开放式API。并提供多个API，允许从例行任务自动化到复杂的CAD应用程序开发。使用软件创建和编辑的图纸，其他CAD软件都能够完美使用，并且不会有任何的损失，支持自动保存和备份，防止你的文档数据丢失或损坏，本次小编带来最新破解版，含破解文件和安装破解教程！
2、双击NCEPro(x64)10.0(4520).exe运行，稍等一会儿，提示安装组件的话，点击install安装
安装破解教程
1、在本站下载并解压，得到NCEPro(x64)10.0(4520).exe安装程序和fix破解文件夹2、双击NCEPro(x64)10.0(4520).exe运行，稍等一会儿，提示安装组件的话，点击install安装
3、许可协议，勾选我接受许可协议中的条款，点击下一步
4、点击更改选择软件安装路径，点击下一步
5、软件安装完成，去勾选运行注册向导选项，退出
6、然后我们打开fix破解文件夹，将nCad.dll复制到软件安装目录中，点击替换目标中的文件

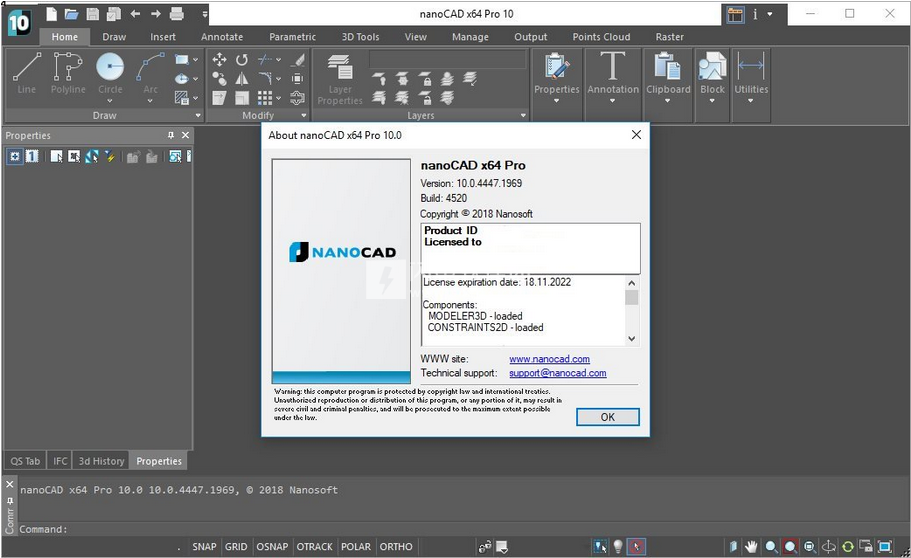

7、现在我们可以运行软件啦，点击ok
8、然后勾选第二个选项Manually activae license file手动活动许可文件选项，点击下一步
9、将fix文件夹中的NC100PROE.lic许可证文件复制到安装目录中，然后点击浏览选择它
10、完成后，退出向导，就可以运行软件享用啦！
7、现在我们可以运行软件啦，点击ok
8、然后勾选第二个选项Manually activae license file手动活动许可文件选项，点击下一步
9、将fix文件夹中的NC100PROE.lic许可证文件复制到安装目录中，然后点击浏览选择它
10、完成后，退出向导，就可以运行软件享用啦！
软件特色
1、行业标准用户界面
nanoCAD实现了一个非常高效，易学，经典风格的CAD用户界面。它提供了一个命令集和UI元素外观，对于许多其他兼容的CAD应用程序的用户来说，这将是熟悉和舒适的。工具栏上的菜单项和图标的绘图空间，命令行和位置很容易识别。任何具有AutoCAD经验的人都会从一开始就使用nanoCAD感到宾至如归。
2、干净且原生的* .dwg支持
nanoCAD本身使用行业标准的DWG（* .dwg）文件格式。在nanoCAD中创建或编辑的图纸几乎可以被任何其他流行的CAD系统使用，无需转换或数据丢失。如果由于损坏无法从其他系统打开图形，或者您想要检查打开的图形是否有错误，或者您需要减小文件大小，nanoCAD会提供审核，恢复和清除命令。由于nanoCAD的自动保存和备份功能，请确保您不会因软件或硬件故障而丢失文档数据。
3、综合命令集
nanoCAD包含一组用于创建和编辑2D / 3D对象的工具。通常有多种绘图方法可用于创建大多数几何元素。经过深思熟虑的对象编辑命令允许您通过最少的鼠标点击来修改图形。可重复使用的块和对外部图纸的引用简化并加快了绘图过程。高级尺寸标注功能使您可以通过多种方式创建任何类型的尺寸。
4、强大的表格编辑器
nanoCAD具有功能强大的Excel样式表格编辑器，具有广泛的功能，包括创建包含嵌入式宏和论坛的单元格的表格的功能。
5、ActiveX Automation和LISP
nanoCAD脚本引擎允许普通用户自动执行日常例行任务。用户可以使用Visual Basic脚本，Java脚本或Microsoft Windows支持的任何其他脚本语言以及内置LISP编写宏。
6、C ++ / C＃API
nanoCAD有几种类型的API，用于在其核心功能之上构建CAD应用程序。NRX是一个与AutoCAD的ARX非常相似的C ++和.NET API。它允许轻松地将基于AutoCAD的应用程序转换为nanoCAD。它是一个面向对象，紧凑而强大的编程接口。它经过现场验证，已被用于创建大量商业CAD应用程序。
nanoCAD还具有用于C ++和.NET的MultiCAD API™，这是一种革命性的开发工具，可为不同的CAD平台创建二进制兼容的应用程序。使用MultiCAD API开发的应用程序不仅可以在nanoCAD中运行，还可以在其他兼容的CAD系统（包括AutoCAD）中运行。
7、扩展绘图
nanoCAD的绘图设置对话框允许您设置多个绘图区域，并创建多页图。这对于在具有较小输出格式的打印机上打印大型图纸特别有用。Batch Plot命令可以创建和打印图纸集，而无需您监督该过程。当您需要打印现有项目时很方便。它还支持将图纸输出到单页或多页打印文件。
软件功能
1、nanoCAD是一种多用途CAD
无论您在哪个行业，nanoCAD都可以帮助您完成工作。它可以创建简单或复杂的图纸，并支持各种学科，机械工程，建筑设计，建筑，景观设计和更多。熟悉的界面，强大的工具和原生DWG支持的结合使nanoCAD成为一个很好的选择。它完全免费使用的事实使它无与伦比。
2、熟悉的界面
如果您有使用其他基于DWG的CAD软件的经验，特别是AutoCAD或AutoCAD LT，您将在家中使用nanoCAD。它的屏幕布局和命令结构将是熟悉的，并且易于使用。即使你花了很多时间在CAD上多年，你也能够快速，轻松地加快速度，提高工作效率。
3、超过450个命令
在nanoCAD中工作时，您可以找到超过450个熟悉的命令，您可以使用自己喜欢的方式调用这些命令：从菜单，工具栏，命令行，甚至通过宏或脚本。nanoCAD与用户多年来熟悉的方法保持密切兼容，并增加了改进，使您的工作更加高效。
4、图纸是安全的
nanoCAD可以安全地打开，编辑和保存所有DWG文件。如果由于损坏而无法打开图纸，或者您想要审核打开的文档是否有错误，或者您是否需要减小文件大小 - 即使它是由其他CAD系统创建的 - 您可以使用nanoCAD的审计，恢复和清除命令。nanoCAD包括自动保存和备份功能，因此您不会丢失数据到硬件或软件崩溃。
5、原生.dwg
nanoCAD支持AutoCAD和AutoCAD LT使用的行业标准DWG（.dwg）格式，以及数百种其他CAD应用程序。但nanoCAD不仅仅是支持; 它从一开始就设计为原生使用DWG，无需翻译或转换。nanoCAD甚至支持复杂的DWG对象，例如自定义或代理对象。
在nanoCAD中创建或编辑图纸后，它们可以在任何其他流行的CAD系统中使用，无需翻译或丢失数据。nanoCAD支持多种版本的DWG格式，使您可以与其他团队和合作伙伴进行合作和协作，无论他们使用何种品牌或版本的CAD软件。而且，由于nanoCAD完全免费，您的协作者也可以将其安装在自己的计算机上，无需担心成本问题。
由于其高质量的DWG支持，nanoCAD是高级3D实体建模CAD系统用户的理想辅助手段。这些系统，包括用于汽车，航空航天和国防应用的高级系统，几乎总是支持读取和写入DWG格式文件 - 但通常都很敏感，并且需要在使用之前修改或清理DWG文件。nanoCAD的综合工具集，包括其审计，恢复和清除命令，使这一过程快速简便。
6、协调系统得到增强
nanoCAD在基准世界坐标系和用户坐标系中为笛卡尔坐标和极坐标提供高度先进的支持。可以为每个视口单独设置UCS。
7、层层尽力而为
nanoCAD支持逐层综合文档。在不同的图层上放置不同的对象组或类别可以简化创建，编辑和管理图纸的过程。使用nanoCAD的图层管理工具，您可以控制图层是可见的，可打印的，可选择的还是可更改的。如果您的文档包含彼此相关的图层，则可以使用过滤或组来一次控制它们。
8、2D工具集
nanoCAD包括用于创建和编辑各种2D基元的命令。对于nanoCAD的大多数几何对象，有多种绘图方法可供选择，以满足您的个性化需求和偏好。nanoCAD的许多命令都经过优化，只需点击几下鼠标即可创建和修改几何体。
9、高级文档处理
为了完成绘图准备，nanoCAD为您提供无与伦比的注释功能。使用“多行文本”命令，您可以创建任意数量的文本行和段落，应用下划线，字体，颜色，将文本高度更改为段落中的单个字符，单词或短语，插入特殊符号以及创建自己的文本样式。“搜索和替换”命令将在快照中的任何复杂图形中找到所需的文本。
先进的尺寸标注工具使您可以使用多种方法创建线性，径向，角度和弧形尺寸。更改对象的几何时，关联选项会自动调整尺寸的位置，方向和测量值。您可以使用大量笔记而不会出现性能问题。通用表编辑器允许您将对象的图形和属性数据转换为表格形式，并能够在表格中执行数学计算。使用nanoCAD工具，您可以导入和导出任何表数据。
10、通过复杂对象提高生产力
使用nanoCAD的工具更快地完成设计，以处理复杂的对象。为了简化和加快绘图过程，您可以创建多次使用的元素块。您可以插入DWG参考和光栅图像，以及稍后管理它们。如果多次插入块或外部参考，则可以为每个实例指定不同的剪切轮廓。
11、绘图和出版
在模型空间中创建三维几何图形并将图形准备到图纸空间中的绘图是很方便的。您可以在布局中创建多个视口以及在图形中创建多个布局。每个布局可以包含不同的绘图设置和纸张大小。可以以不同的形状创建视口，然后缩放，复制和移动视口。可以打开或关闭视口可见性。要缩短文档准备时间，可以保存这些设置并将其应用于新的文档布局。nanoCAD的绘图设置允许您创建多个绘图区域和多页图 - 当您需要的输出大于打印机可以支持的输出时，必须创建多个绘图区域。您可以使用“批处理绘图”命令创建图纸集并将其打印到单个或多个表单文件。
使用帮助
1、自动完成模式和右键设置
nanoCAD有一种非常常见的CAD用户界面方法。它提供典型的命令集，用户界面外观的元素与任何其他设计和绘图CAD解决方案一样。在屏幕的底部，您将找到一个命令行。工具栏位于绘图空间的两侧，用于创建应使用鼠标的任何绘图。这种界面是在30多年前开发出来的，并且已经为许多用户所熟悉。因此，大多数图纸都是在通用级别上创建的。为了提高效率，我们为nanoCAD提供了其他功能，例如自动完成模式和右键的高级设置。让我们看看它是什么以及它是如何工作的。

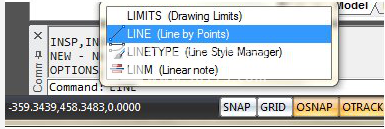

图1.在nanoCAD的命令行中使用自动完成模式
自动完成模式（图1）可帮助您更快地运行必要的命令。只要在键盘上输入了多个字符，就可以看到弹出菜单，其中包含包含您输入的字符的命令。例如，如果输入“li”，则弹出菜单中将显示LIMITS，LINE，LINETYPE和LINM。任何新输入的字符都将减少可用命令的选择。要从列表中选择命令，请使用“选项卡”，“向上箭头”和“向下箭头”按钮，然后按Enter确认选择并运行命令。要更轻松地完成最后一步，您可以使用新的右键选项（图2）。
图2.右键的高级设置。
如果右键按Enter键，您只需稍微移动手指，单击按钮即可立即运行命令。这就是为什么许多用户将Enter功能分配给右键。考虑到使用相同的操作来确认数据（类似于OK）并重复命令，很明显为什么右键非常重要。但有一个例外：选择对象时，您可能希望复制，移动或修改其属性。可以使用上下文菜单和右键。当没有选择任何选项时，重复最后一个命令选项非常有用。因此，如果您调整nanoCAD，如图2所示。2，您的工作效率将呈指数级增长！
2、进入nanoCAD编程世界的第一步
nanoCAD为CAD应用程序开发提供了几种类型的API。为了构建实用程序和小型应用程序，您可以使用基于ActiveX Automation（JScript和VBScript）的脚本。下面我们将通过创建一个小应用程序来展示它是如何工作的，该应用程序通过命令行与用户交互并自动在nanoCAD的绘图空间上以预定义的顺序绘制线条。基于此示例，您可以创建自己的应用程序。
演示示例的结果应类似于下图：
任务
您使用的编程语言之间没有显着差异：nanoCAD支持Java脚本以及VisualBasic脚本。在本文中，使用了VisualBasic脚本。
为了演示VB脚本的工作，我们将把LISP脚本转换为VB脚本。通过使用递归函数绘制图1中所示的形状。让我们在VB脚本中创建相同的形状。

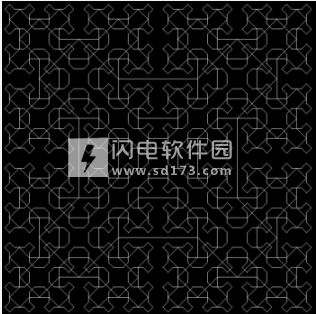

图1.通用的Sierpinski曲线
该计划的结构
nanoCAD中的VB脚本没有任何输入功能。脚本从第一行开始运行并一直运行到最后。主程序模块非常简单-只需一次迭代。让我们从它开始：
LISP中的代码
VBScript中的代码
（setqh（div*SquareSize*4））
（setqx0（div*MaxX*2））
（setqy0（+（div*MaxY*2）h））
do（（i1））
（（eqli（+计数1））'完成）
（setqx0（-x0h））
（setqh（divh2））
（setqy0（+y0h））
（setqPxx0Pyy0）
（Ai）
（Line1h）
（Bi）
（3h线）
（Ci）
（5h线）
（Di）
（7h线）
（setqi（+i1）））
h=SquareSize\4
x0=MaxX\2
y0=h+MaxY\2
fori=1tocount
x0=x0-h
h=h\2
y0=y0+h
Px=x0
Py=y0
A（i）
Line1，h
B（i）
第3行，h
C（i）
第5行，h
D（i）
第7行，
接下来是h
从代码中我们可以看到Sierpinski曲线由四个递归函数绘制：A（），B（），C（），D（）。还有一个特殊的线（方向，尺寸）功能，它以必要的比例和所需的角度绘制一条线。这些函数的定义由VBS工具实现，例如，A（）函数将在LISP和VBS中描述为：
LISP中的代码
VBScript中的代码
defunA（k）
（cond（（>k0）
（A（-k1））
（Line1h）
（B（-k1））
（第0行（*2h））
（D（-k1）
（第7小时）
（A（-k1））
））
SubA（k）
如果k>0则
A（k-1）
行1，h
B（k-1）
行0,2*h
D（k-1）
行7，h
A（k-1）
结束If
结束子
将这五个附加功能放在主脚本的末尾。以下步骤将介绍nanoCAD中的输出图形并与用户进行交互。
第一步
首先，VB-Script是一个带有.vbs文件扩展名的文本编辑器，可以使用VBS在nanoCAD中运行（见图2）。这很容易，您应该只指定脚本路径，如果编写正确，脚本可以正常工作。如果脚本有任何错误，则会在命令行中显示有关它的消息。

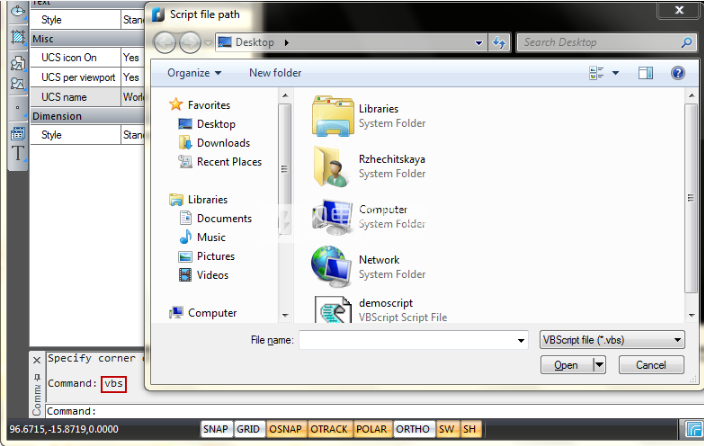

图2。Java和VisualBasic脚本相应地由JS和VBS命令运行
VB语法是完全标准的，所以我们可以使用DIM，SET，FOR-NEXT，IF-THEN-ELSE，变量声明，数组和标准特性（如CStr（）或MsgBox（）），函数声明和/或整数除法运算。
要访问当前图形，请使用ThisDrawing。如果要在模型空间（“模型”选项卡）中绘制，则将通过以下结构定义ModelSpace集合：
Dimms
设置ms=ThisDrawing.ModelSpace
对命令行的访问是通过Utility对象执行的。该脚本（如下所示）在命令行中输出经典问候语：
Dimut
Setut=ThisDrawing.Utility
ut.Prompt（“Hello，world！”）
使用GetInteger（），GetPoint（），GetString（），GetReal（），GetEntity（），GetDistance（），GetAngle（）函数以及其他一些函数，可以从命令行请求数据。例如：
do
count=ThisDrawing.Utility.GetInteger（“指定正数（>=1）”）
循环当count<=0时
i=1计数
点=ThisDrawing.Utility.GetPoint（“0,0,0”，“指定点№“＆i）
下一步
如果您知道输入数据的位置以及如何与用户交互，则可以开始编写更复杂的程序。
最关键的功能
nanoCAD还可以使用哪些其他功能？通常，您可以使用由DWG文件结构定义的所有函数：绘制直线，圆弧，圆，阴影线，定义点，极坐标，打开/关闭文件，使用图层，变量等。这些函数是在DWG的SDK文档中描述：Autodesk（开发人员中心部分）或开放设计联盟。
我们将使用AddLine（起点，终点）函数来创建2D线。您还可以使用以下功能：
AddCircle（center，radius）-circle;
AddArc（center，radius，startangle，endangle）-arc;
AddEllipse（center，majoraxis，radiusratio）-椭圆;
AddPolyline（verticeslist）-折线;
AddText（textstring，insertionpoint，height）-单行文本;
AddMText（插入点，宽度，文本）-多行文本。
转移到nanoCAD中的坐标可以是三维的。在这种情况下，它是三维数组，但传递«x，y，z»线更为舒适，其中x，y，z是三维坐标。就像这样：
Dimms
设置ptStr=CStr（x）+“，”+CStr（y）+“，”+CStr（y）

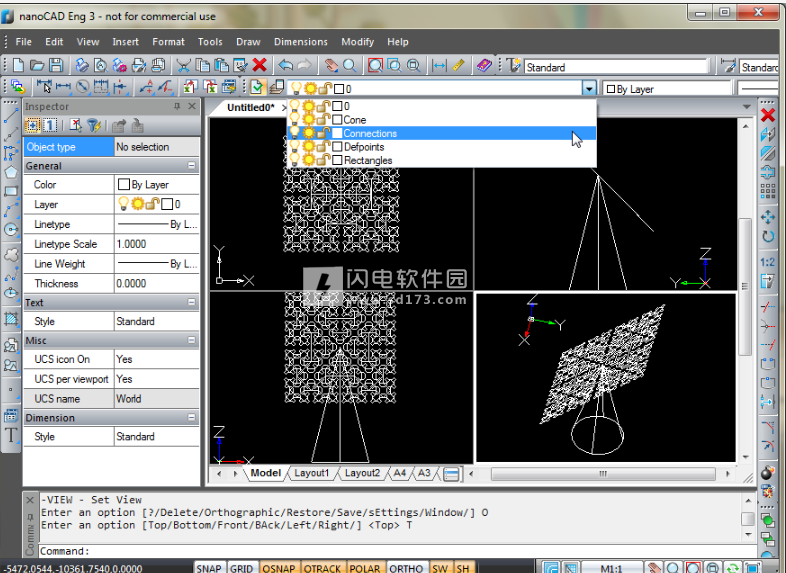

此脚本中的行也位于不同的层中。为此，您应该在开头创建两个新图层，然后更改当前图层：
设置oLyrLine1=ThisDrawing.Layers.Add（“Connections”）
设置oLyrLine2=ThisDrawing.Layers.Add（“Rectangles”）
...
case5：
设置oLyr=oLyrLine1
case6：
设置oLyr=oLyrLine2
...
oLine.Layer=oLyr.Name
结果

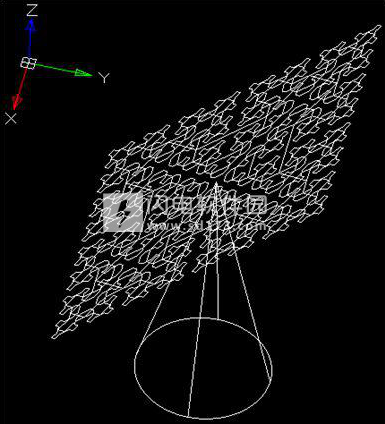

最后你应该得到如图3所示的结果。当然，这个结果没有任何特别的用处（除了审美愉悦），但它提供了一些思考和自我改进的食物。
如图3所示。VBScript命令的结果
你可以在这里下载演示脚本：demoscript.zip。使用任何文本编辑器下载，解压缩，打开，在nanoCAD中学习并运行它。还有一点提示：不要将曲线的顺序设置为4以上，否则会卡住:-)
