Siemens Star CCM+ 13.06.012-R8 64位破解版 含安装破解图文教程

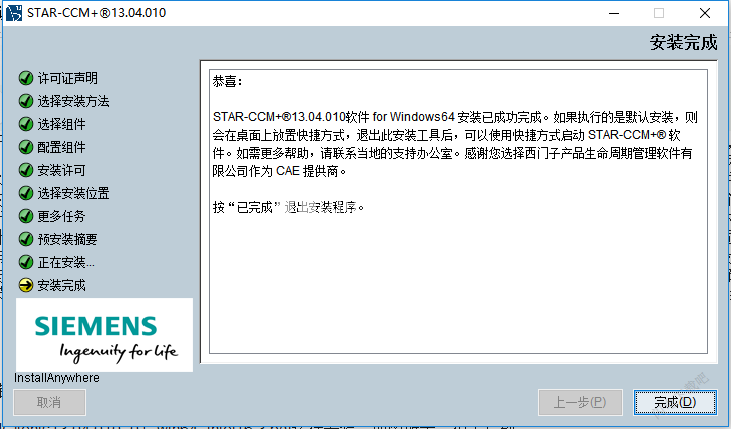

变量名：CDLMD_LICENSE_FILE

变量值：许可文件“license.dat”的路径，点击确定

17、注册破解成功，运行软件享用即可

1.您做出有意义的设计决策的能力通常取决于您如何快速轻松地解释模拟结果，并将这些信息传达给其他利益相关方，其中许多人并不经常与仿真软件进行交互。

2.star ccm+ 13通过引入全新的身临其境的虚拟现实环境来改变这一现状，任何人 - 独立于软件体验 - 都可以通过鼠标和键盘操作无法实现的方式探索和体验仿真模型和数据。

3.使用商品VR硬件，您现在可以使用手势和头部动作完全沉浸在您的模型中并以自然的方式进行探索。这种身临其境的体验不仅可以更深入地了解您的模拟结果，还可以让您迅速排除故障。

例如，您可以：

(1)通过“模拟”模型来检查您的几何形状和网格质量

(2)通过在模型中注入遵循流动路径的无质量颗粒，轻松找到对产品性能产生不利影响的再循环区域

(3)识别人为危险因素，例如有害将自己直接放在环境中，排出废气或烟雾,最终，以这种方式探索您的模型所获得的洞察力可帮助您以前所未有的速度更快，更确定地做出更好的设计决策。

1.为了从仿真中提取最大价值，您需要进行广泛的设计探索研究，以预测您的产品在所有可能的设计配置中的表现。

在最新版本中，通过在Design Manager中引入CAD鲁棒性研究，该过程变得更加简单（并且更加可靠），这使得您可以在进行设计探索研究之前快速识别参数模型中的潜在错误。CAD鲁棒性研究确保CAD模型能够容忍所有可能的设计变更，避免失败的CAD浪费时间和资源，并为找到更好的设计提供信心。

2.star ccm+ 13还引入了新的分析功能，使您能够更好地了解设计依赖关系并快速识别常见设计趋势。在使用Design Manager进行设计探索研究期间，您现在可以访问为每个变体链接设计和响应变量的并行图。您可以叠加线条来比较多个设计，并将它们与绘图进行同步以深入分析结果。

1.如果您每次按时按时交付结果，则仿真只能推动产品开发流程的创新。Simcenter star ccm+ 13通过模拟工作流程增强功能显着提高生产力，从而提高模拟吞吐量。

2.该版本提供了一种全新的搜索工具，可帮助解析复杂的装配体，节省大量工程时间。现在，您可以在任何基于几何，诊断或模拟数据的模型中查找和过滤面，并使用此过滤器修复曲面或提取要在其余模拟中使用的信息。

3.star ccm+ 13还可以在对具有紧密接近物体（如节流阀和阀门）的应用进行建模时将超程模拟时间缩短5倍。在这些情况下，靠近墙壁的细胞会自动收缩，以便在覆盖层间隙中达到最佳尺寸，从而在保持物理准确性的同时，减少细胞总数。

1.需要连接人员，模型和数据以有效解决复杂产品的创新问题。为此，Simcenter star ccm+ 13对PLMXML导入进行了重大改进，现在支持所有类型的PLMXML模式。这有助于实现与西门子广泛使用的PLM软件Teamcenter的强大连接。通过13.02，您现在可以轻松检索模型和数据，运行分析并将结果存储回Teamcenter。这使得全面的模拟和数据管理成为更广泛的组织的一部分，便于不同地点的各个团队之间传播最佳实践，并在整个组织中提供更全面的产品视图。

1、几何

Simcenter STAR-CCM +从领先的CAD和PLM系统导入几何图形并将其集成到其中。 Simcenter STAR-CCM +还提供直接修改和创建CAD几何图形的内置功能。

几何导入

Simcenter STAR-CCM +读取几何数据如下：

•原生格式：CATIA V4和V51，Siemens NX2，SolidWorks3，Autodesk Inventor4，PTC Creo5，Rhino 3D6和Solid Edge7

•中性格式：IGES，STEP，Parasolid，IDF和JTOpen8

•三角格式：STL，CATIA图形.cgr9，pro-STAR .dbs / .inp，Nastran和Patran炮弹.nas＆.pat，Medina .bif10，FELISA .fro，VDA-FS11

•PLM格式：3DXML12，PLMXML

•自动错误检查和修复

CAD客户

CAD客户端可作为嵌入在领先CAD系统中的Simcenter STAR-CCM +附件。 CAD客户端提供双向和关联几何数据传输。支持的CAD系统有：CATIA V5，Siemens NX，PTC Creo和Autodesk Inventor。

几何修改和创建

3D-CAD是基于Parasolid内核构建的参数化基于特征的建模器。 3D-CAD适用于Linux和Windows，并完全集成在Simcenter STAR-CCM +的客户端 - 服务器架构中。广泛的CAD功能包括：

•所有相关操作用于创建基于参数化特征的实体和片体

◦剪切，挤出，旋转，放样，清扫和压印

•正文操作：图案化，转换，布尔动作和印记

•自由曲面建模：带边缘约束的U-V网格变形

•导入和编辑2D和3D曲线

•进口几何形状的定型和缝纫工具

•用于旋转机器几何形状的自动刀片切片工具

•自动去除与模拟无关的小物体或表面

•流域提取
2、网格

Simcenter STAR-CCM+ 为表面和体积网格化操作提供全套功能。

网格拓扑

•表面：三角形、四边形、多边形网格

•体积：四面体、六面体、棱柱体、任意多面体

网格框架

Simcenter STAR-CCM+ 网格框架提供灵活环境和可重复流程。 该框架具有以下一般特性：

•网格操作的序列操作和重新排序

•按零部件串行、并行操作以及并行网格生成

•局部网格修改包面和重构表面

•多部件组合的共形多面体和四面体网格

表面网格化

Simcenter STAR-CCM+ 的表面网格化工具用于在任意复杂和非整洁几何上提供高质量三角。 可用表面网格化工具包括：

•表面准备：手动修复和为网格化准备表面。

•包面：如果从质量不高的 CAD 数据开始，则可以提供闭合、流形、非相交表面

•表面重构：为所有体网格类型提供高质量开始表面

•2D 网格生成器：在 2D 几何上创建三角和多边网格

体网格生成

•核心网格生成器

◦切割体网格生成器

◦多面体、四面体

◦棱柱层网格生成器

•专用网格生成器

◦薄体零部件网格生成器

◦广义圆柱体网格生成器

◦拉伸网格生成器

◦偏移网格生成器

•扫掠 CAD 几何的直接网格生成器

◦手动或自动创建扫掠补丁

◦层数和分布控制
3、物理

Simcenter STAR-CCM +是一个多物理场平台，可以解决源自物理基本定律的方程组。

流体力学

Simcenter STAR-CCM +用于建模流体流量和能量的核心功能如下：

流量特性

•无粘性，层流或湍流

•牛顿粘度和非牛顿粘度

•不可压缩和可压缩

•多组分混合物

•多相混合物

•多孔阻力

•重力加速度

•被动标量

时间离散化

•稳定

•不稳定（显式和隐式）

状态方程

•恒定密度

•理想的气体定律

•真实天然气法律（Peng-Robinson，Redlich-Kwong，标准和改良Soave-Redlich-Kwong，范德华，平衡空气，IAPWS-IF97）

•多项式密度

•用户自定义

物料

Simcenter STAR-CCM +带有固体，液体，气体和电化学物种类别中常见材料的数据库。

* Simcenter STAR-CCM +安装附带标准和扩展数据库

*在用户界面中添加或修改用户定义的材料和材料属性

* XML格式允许直接创建用户定义的数据库

传播热量

Simcenter STAR-CCM +可以模拟流体和固体材料的所有传热模式。

*传导

*对流

*辐射（地面到地面（S2S），具有灰色和多频带观测因子，太阳能负载，参与媒体的离散纵坐标模型（DOM）

动乱

Simcenter STAR-CCM +为建模不同流动行为提供了湍流模型选择。

Reynolds-Averaged Navier Stokes（RANS）模型

•Spalart-Allmaras（标准雷诺数和高雷诺数）

•K-Epsilon（标准，可实现，双层，低雷诺数，椭圆混合，滞后椭圆混合，Abe-Kondoh-Nagano和V2F）

•K-Omega（标准和SST）

Reynolds Stress Transport模型

•线性压力应变（标准和双层）

•二次压力应变

•椭圆混合

大涡模拟

•子网格模型（Smagorinsky，动态Smagorinsky和WALE）

•合成湍流初始和边界条件

分离涡模拟（延迟和改进延迟）

•SST K-Omega

•Spalart-Allmaras湍流

•椭圆混合

层流 - 湍流过渡

•用户定义的湍流抑制

•Gamma ReTheta模型

•伽马模型

相关模型

•温度热通量模型

•墙面处理（高y +，低y +和全y +）
4、多相流（欧拉描述）

使用帮助

基本3D-CAD：使用约束和尺寸创建草图

如果您希望直接使用3D-CAD创建CAD几何体，通常首先在默认草图平面上创建草图。当您将其拉伸或在后续操作中旋转时，闭合草图将变为实体。
在本教程中，您将创建一个显卡风扇集线器的配置文件草图。
要开始在3D-CAD中绘制草图：
1.创建一个新的Simcenter STAR-CCM +模拟。
2.右键单击“几何体”>“3D-CAD模型”节点，然后选择“新建”。
3D-CAD环境启动并创建3D-CAD模型。在3D-CAD中，将出现一个特定于正在构建的3D-CAD模型的对象树。该树包含“实体”，“特征”和“设计参数”节点。
CAD中的所有几何体都从草图开始。草图绘制在草图平面上。 3D-CAD有三个通过原点（点[0,0,0]）的默认草图平面（XY，YZ，ZX）。
为风扇集线器创建一个草图：
3.在3D-CAD特征树中，右键单击XY草图平面并选择创建草图。
创建草图会激活草图模式，其中在3D-CAD视图场景中的草图平面上显示网格，并打开“草图”面板。
4.在“草图”面板的“显示选项”下，单击（“查看法线到草图平面”）以使草图平面与屏幕平面对齐。
您可以使用鼠标左键旋转场景，使用滚轮或鼠标中键放大和缩小，然后使用鼠标右键平移场景。要用草图平面重新对齐视图，请单击（查看普通草图平面）。
5.为主网格和辅助网格指定更合适的网格间距：
a.单击（设置草图网格间距）。
b.在“网格间距”对话框中，将网格间距设置为0.005米，将细网格部分设置为5.0。
c.点击确定。
6.使用鼠标中键的滚轮动作，放大场景。
7.单击（创建线），然后将鼠标移到3D-CAD View场景中的网格上。
鼠标指针附有一个紫色球体，表示点在网格上的位置。此点的坐标显示在“草图”面板的“线属性”框中，并在移动鼠标时更改。 （对齐网格）选项在默认情况下处于活动状态，因此当它接近它们时，该点将跳转到两个网格线之间的交点。
8.将鼠标移到原点（位置[0，0]）上并单击以开始绘制。
线条工具创建连续的线条，所以第一条线的终点是下一条的起点。线属性框中显示的坐标会在每行定义时自动更新。
9.向右移动鼠标并绘制一条水平线。
当线接近水平位置时，它会对齐并变为黄色。描绘水平约束的图标出现在鼠标指针上方。这些视觉提示表明，当您单击鼠标按钮时，水平约束将应用于该线。
10.单击鼠标左键放置第二个点。
水平线自动受到限制。
11.按<Esc>退出线条工具。
12.从上一个终点开始，使用直线工具完成草图，如下所示。在每行之后不需要按<Esc> - 继续单击，直到最后点击初始行的起始点。当画出水平线时，这些显示为黄色。垂直线显示为红色。确认草图位置后，所有线条均以默认的蓝色显示。
最初的草图不一定是确切的。在完成草图之前，要绘制正确的形状。
通过添加固定约束和尺寸来完成草图。约束通过约束单个实体或实体组的移动或方向来维持整个草图的形状。尺寸指定单个实体的大小。通常，在添加维之前应用约束。
13.右键单击原点上的点并选择Apply Fixation Constraint。
14.向草图添加尺寸：
a.右键单击底部的水平线并选择应用长度尺寸。
b.在“尺寸”对话框中，将长度设置为45毫米。
c.点击确定。
15.继续使用长度尺寸标注草图的尺寸。使用下面的图表作为指导：
检查草图的状态：
16.单击（显示草图原始状态）。
草图基元的状态指示草图的有效性。此功能对于查找草图或重叠基元中的小间隙等问题很有用。未检测到这些问题可能会在设计过程的后期导致错误。黑色边缘和顶点表示草图完全受到限制。
17.再次点击（显示草图原始状态）以隐藏草图的状态。
18.在“草图”面板中，单击确定退出草图模式。
草图特征草图1被添加到特征节点。
19.将草图特征重命名为更具描述性的特征：
a.右键单击“特征”>“草图1”并选择“重命名”。
b.在内联编辑器中，输入Fan Hub Profile。
20.将模拟保存为foundationTutorial_1.sim。
