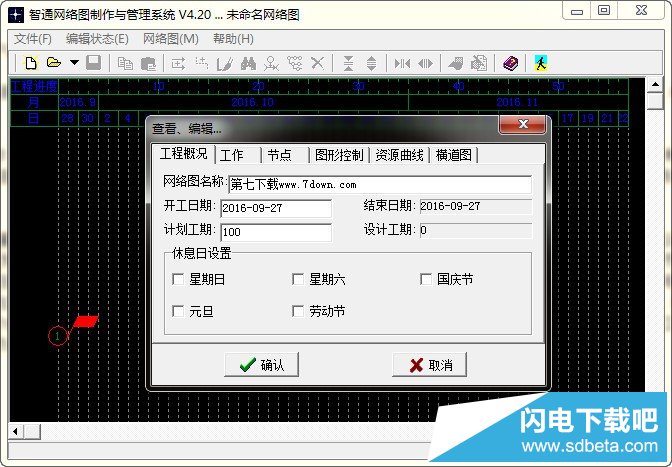

智通网络图绘制软件 4.20 免安装绿色版

使用技巧

1．取消输入：当用户正在画简单工作或复杂工作时，如果想取消正在进行的输入可直接按鼠鼠右键。

具体方法是：如果是简单工作，当用户正在画简单工作，不要松开鼠标右键，按下鼠标右键即可；如果是复杂工作，单击右键即可。

2．重新输入简单工作：系统是根据用户最初输入工作时，鼠标的移动方向来判断工作线的方向，如果用户发现输入有误，不要松开鼠标，可将鼠标移回工作的开始节点，再重新移动鼠标，另一种办法时，用户可先将工作画好，然后在编辑器中修改该工作的"工作线为横线"也可。

3．节点偏移：节点偏移指节点在其原有模坐标位置上向后偏移的天数，主要用于虚工作或工作的持续时间过小而无法使用时使用，如果最小时间单位为2天，而挖土只有一天时间，这样该工作将无法在网络图中正确地表示出来，这时可将其结束节点的节点偏移改为1，就可很好的表示该工作；再如：如果有一个工作A持续时间为10天，其开始节点为1号节点，结束节点为3号节点，另一平行工作B持续时间也为10。开始节点也为1号节点，结束节点为2号，但其后有一个虚工作C，结束节点为4号节点，同时在3号节点和4号节点间有一个虚工作D，这样因2号节点和6号节点的最早开始时间相同，因此其位置是相同，不能正确的把工作C表示出来。这时可以设置4号节点的偏移量为一个整数即可。
