protel dxp2004 简体中文破解版

Protel DXP 2004是一款整合Protel完整PCB板级设计功能的一体化电子产品开发系统，新的可定制设计环境功能包括双显示器支持，可固定、浮动以及弹出面板，强大的过滤和对象定位功能及增强的用户界面等。Protel DXP运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合，Protel DXP提供了全面的设计解决方案。闪电园欢迎下载！

功能特点

1 、通过设计档包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图组件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。

6 、全面兼容 Protel 系列以前版本的设计文件，并提供了 OrCAD 格式文件的转换功能。

7 、提供了全新的 FPGA 设计的功能，这好似以前的版本所没有提供的功能。

电路仿真流程

a ) 原理图设计: 首先, 新建一个原理图文件*.schdoc ,打开编辑环境,与普通原理图大致相同;然后,打开Libraries ,加载必要的元器件库,添加元器件并设置参数,这里所有的元器件都必须具有Simulation 仿真属性,否则仿真时将出现错误信息,在DXP中假定所有元器件都是理想元器件;最后,用导线进行电气连接或网络标号,对整个电路进行编译ERC 校验,确保整个电路没有错误。

b) 设置仿真环境: 执行菜单命令,打开Analysessetup 对话框,设置仿真方式并指定要显示的数据,DXP 提供10 种分析仿真方式,包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。

c) 仿真:设置仿真环境后单击OK 按钮,系统进行电路仿真,生成一*.sdf 文件,同时打开窗口显示分析结果。

d) 分析结果:观察电路仿真结果,分析仿真波形是否符合电路设计要求,如果不符合,则重新调整电路参数进行仿真,直到满意为止。

安装破解教程

1、下载解压，得到“protel dxp2004原程序”、“汉化补丁”、“元件库” 和“注册机”等文件夹；

2、进入原程序文件夹，双击“Setup.exe”安装原版软件，依提示安装即可；

3、请稍等一会，马上安装完成；

4、安装完成后，进入“汉化补丁”文件夹，双击“DXP2004SP2补丁.exe”安装汉化补丁，一直next即可。

5、再进入“元件库”文件夹，双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库；

6、然后，进入“Protel2004_sp2_单机版注册机”将“Protel2004_sp2_Genkey.exe”复制到软件安装目录下，进行注册激活；

7、一般安装目录为：【C:\Program Files\Altium2004】

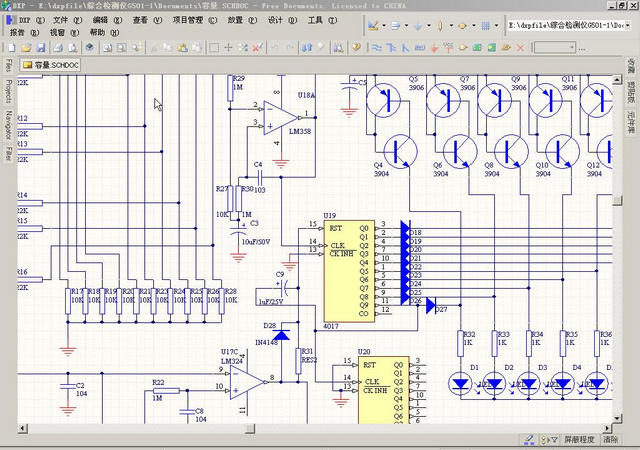

8、成功后，打开软件，你将看到一个全新中文版界面的protel dxp2004。
