DIMOD是一个用于Autodesk Revit的电气系统设计的优化和文档编制的插件，它可以根据IEC标准确定每个电源电路的大小，并绘制每个电气面板的单线图。提供自动化优势，包括此工具可自动调整大小每个电源电路的IEC标准，确保所有电路经过适当计算，可实现安全高效的运行。
2、安装
3、使用key中提供的信息进行注册激活
使用说明
一般使用说明
该插件仅适用于PowerType创建的电路。
创建电路时，所有共享参数都是空的，当激活Calculated按钮时，将填充数据和结果。
如果字母NV（Novalue）大于8000A。
对于负载为0VA的电路，应用将计算1VA的电路，对于未连接到电气面板的电路，应用将使用10米的sp_length或用户插入的值。
数据：
1.接线类型：
电线材料：铜铜或铝。
电线的绝缘类型：PVC或XLP。
安装类型：A1、A2、B1、B2、C、D、E或F。
2.导体计算的降额系数k。
3.Voltaje下降数据，0.5%至6%。
4.最小线：
这适用于带灯具（1.5mm2至2.5mm2）或不带灯具（1.5mm2至6mm2）的电路。
5.每个电路的ku因子最初始终为1，用户可以手动更改。
6.最小断路器：6A、10A、16A或20A。
7.曲线/类型断路器：
在第一次运行中，断路器等于或小于125A时，曲线C为曲线，大于MCCB，用户可以在计划或窗口插件中手动更改曲线（等于/小于125A）。
8.配置长度计算。
所有数据都使用与插件关联的共享参数保存，除了最小断路器，最后一个数据是全局数据，将根据现有值进行调整。
编辑电路：

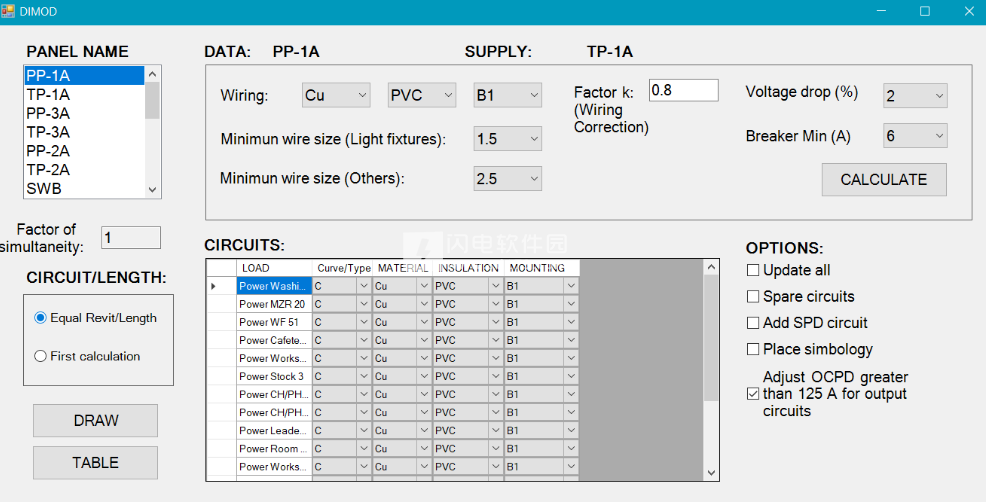

在插件窗口中，用户可以在列表中选择一个面板，电路将显示在表中，所有更改都将在该表中进行，但必须在数据参数计划中更改的数值除外。
选项：插件窗口的复选框
1.全部更新：On-It将更新以下参数数据：
布线类型。
电压降数据。
导体的降额系数k。
最小电线。
如果此复选框在按下Calculated按钮时为Off，则该值不会更改，结果将根据模型的任何变化进行更新，如载荷、长度等。
2.备用电路：在单线图16A1P曲线C中增加备用电路。
3.添加SPD电路：在单线图中添加浪涌保护装置。
4.放置符号系统：绘制时放置单线图。
5.调整输出电路的OCPD大于125A：它允许用户通过调整过流保护装置来优化导线计算。
单线图：
单线图只能在激活的视图图纸类型中绘制，用户必须选择电气面板，插入同时系数并按下绘制按钮。
按下CALCULATE按钮后，单线图的通用注释的参数将更新。
面板列表：
该插件将列出所有属于电路的电气面板（电气设备如配电板、变压器、开关板），用户必须创建一个电路，每个电气面板（由一个元素形成的电路）都显示在列表中。
桌子：
此按钮使用插件的所有数据和结果创建电路明细表。
安装激活说明

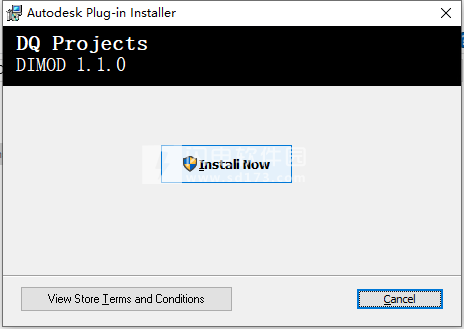

1、安装包如图所示2、安装
3、使用key中提供的信息进行注册激活
闪电小编说明：
DIMOD创建的单线图包括各种保护装置确保系统安全可靠。包括过流保护装置、剩余电流断路器（RCCB）、磁热电机起动器等设备。通过集成这些保护组件直接集成到Revit环境中，从而实现更精确和兼容的电气设计。软件无法下载？不知道解压密码？微信关注订阅号"闪电下载"获取
