Virto Solar Virto.CAD是强大的光伏设计插件,在熟悉的工作环境中,有效加快大型太阳能发电厂的设计和工程过程!提供用户加快项目过程所需要的各种功能和优势,可轻松对建筑物进行3D建模,支持生成模块、机架和跟踪器布局,提供横截面、良率模拟(导出至PVsyst)、单线图、集成安装系统、地面清理可视化、电缆长度和电压降、电缆桥架发电机、逆变器和模块数据等优势!可加快公用事业规模地面安装和商业与工业屋顶项目的太阳能工程过程。

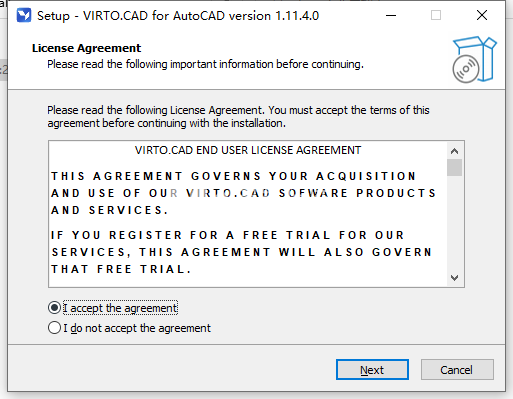

2、安装程序,勾选如下选项
3、安装完成,将patch中的dll文件复制到C:\Program Files\Autodesk\ApplicationPlugins\Virto.bundle\AC2014\中
4、启动Autocad。
软件功能
1、重新定义太阳能工程软件
多合一平台
使用我们的一体化平台优化您的工作流程和生产力,该平台集成了您需要的所有工具。
快速&高效
通过自动重复性任务和计算,节省超过75%的工程时间和成本。
准确
通过使用自动配置来生成准备施工的计划,防止错误和错误的安装。
支持
我们提供服务台、入职培训、PDF和视频教程以及培训。
2、Virto.CAD功能
轻松对建筑物进行3D建模
生成模块、机架和跟踪器布局
横截面
良率模拟(导出至PVsyst)
民用物体(船闸、大门、树木或湿地......
单线图
集成安装系统
与Plex-Earth兼容
地面清理可视化
电缆长度和电压降
电缆桥架发电机
逆变器和模块数据
软件特色
一、屋顶项目
1、简单的3D建模
使用任何先前的3D知识轻松生成建筑物的3D模型!
将2D多边形与高度尺寸放在一起将生成拉伸的3D模型。经验丰富的CAD设计师或第三方设计工作室也可以在您的项目中使用这些生成的3D模型。
2、生成模块布局
生成优化的3D模块布局,以最大限度地提高项目中太阳能电池板的数量。Virto.CAD考虑了所有障碍物,“禁区”和边缘区域,并优化了可用空间。
3、阴影和辐照模拟
根据我们用于AutoCAD/BricsCAD的Virto.CAD pv插件中提供的天气报告,模拟太阳的阴影和辐照水平。辐照模拟既适用于屋顶表面,也适用于光伏组件。此外,您还可以设置一个阈值,允许您从项目中删除颜色和/或模块。
4、镇流器计算和物料清单报告
通过对Avasco、Esdec、Sunbeam、Van der Valk和Blubase等安装系统的API集成,我们能够计算和可视化镇流器。
此外,还可以将物料清单导出为.xls或.pdf文件并下载报告。
5、导出到PVsyst
无需在PVSyst中重新绘制3D屋顶设计、着色对象或模块布局。
使用我们的pv插件,您可以在几秒钟内将绘图从AutoCAD或BricsCAD导出到PVSyst。在此之后,您可以立即开始模拟系统的性能和产量。
6、字符串映射+着色
自动、半自动或手动绘制琴弦-选择权在您手中。在打印之前为字符串着色以改善可视化和对比度。
7、电缆桥架路径和布线
定义屋顶表面的电缆桥架路径,甚至建筑物之间的桥梁。将逆变器或汇流箱放置在建筑物内或建筑物外。最后,将所有AC和DC电缆以3D形式通过最短路径布线到每个设备。
8、将概览导出到Excel
将整个项目的概览(包括所有逆变器、模块、组串标签、电缆长度和电缆部分)导出到Excel。
二、地面安装项目
1、使用Plex-Earth导入或创建地形
通过使用我们首选的合作伙伴插件Plex-Earth或任何其他类似软件,您可以轻松地从卫星数据中导入3D地形、地面网格或TIN表面-这是初步设计的理想选择。
此外,您还可以根据点、等高线或导入的CSV或TXT文件从土地测量中创建新的三角剖分,用于所有太阳能建设项目。
2、机架定义
在我们的数据库中定义您自己的机架,并在以后的多个图纸中使用它。您可以在此窗口中设置所有属性,例如模块数量(水平/垂直)、桩、倾斜度和离地间隙。
此外,您还可以定义固定倾斜的南倾、东西倾角和单acis跟踪器。
3、模块/机架布局生成
在复杂的3D网格或TIN表面上快速生成模块和机架布局。行间距可以是固定的,也可以根据预定义的阴影角度进行可变。可变的行间距将导致上坡时行间距离较小,而下坡时行间距离较大。
4、导出到PVsyst
无需在PVsyst中重新绘制模块布局。
借助我们的pv插件,您可以在几秒钟内将图纸从AutoCAD或BricsCAD导出到PVsyst,并立即开始模拟系统的性能和产量。
固定倾斜和跟踪系统均受支持。PVC导出格式或.地面网格的CSV。
5、接线组
创建接线组以指示系统配置中的机架或模块。接线组通常代表变电站、低压柜或逆变器位置。此功能可用于施工阶段或指示补贴计划。
6、字符串映射+着色
自动、半自动或手动绘制字符串-选择权在您手中。在打印之前为字符串着色,以提高可视化效果和对比度。
7、沟槽路径和电缆布线
定义沟槽和变压器。根据组串计划自动放置逆变器或汇流箱,以最大限度地减少直流电缆的数量。最后,将所有AC和DC电缆以3D形式通过最短路径布线到每个设备。
8、日影模拟
Virto.CAD根据前一个机架的太阳阴影计算可变的行间距。这考虑了底层地形,以了解太阳能架的阴影将传播多远。
9、坡度高亮显示
Virto.CAD允许您设置“最大机架侧斜率”和“最大行到行斜率”,当超过其中一个或两个值时,使用相应的颜色。
然后,我们的光伏软件会将架子放在您的网格上,并在图纸上显示这些颜色,以便您可以快速查看是否超过了其中一个或两个坡度限制。
10、导出到Excel
将整个项目的概览(包括所有逆变器、模块、组串标签、电缆长度和电缆部分)导出到Excel。
安装激活教程
1、安装包如图所示2、安装程序,勾选如下选项
3、安装完成,将patch中的dll文件复制到C:\Program Files\Autodesk\ApplicationPlugins\Virto.bundle\AC2014\中
4、启动Autocad。
执行NETLOAD命令并浏览到上面复制的Virto.CAD.dll
闪电小编说明:
太阳能光伏设计解决方案,加快您的太阳能工程流程,它允许EPC、工程公司和太阳能行业的开发商为商业和工业以及公用事业规模的地面安装光伏项目创建详细的图纸和计算。
